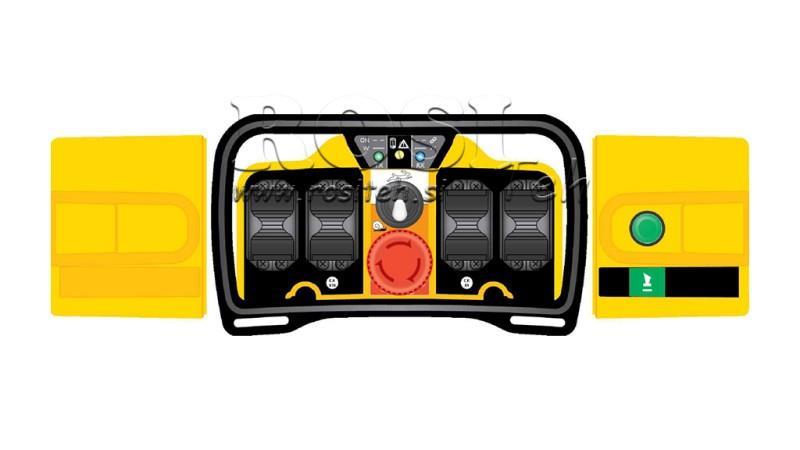

FUNKCE POVOLENÉ RÁDIOVÝM OVLÁDÁNÍM:

Štítek Zajíc / Šnek je funkce rychlosti, zajíc umožňuje 100% výstupní rychlost na všech páčkách, zatímco šnek umožňuje 50%.

DŮLEŽITÉ: Pro správnou konfiguraci a provoz rádiového proporcionálního ovladače nám prosím poskytněte údaje pro následující tři položky z níže uvedené fotografie:

1. Délka středu mezi vřeteny, definovaná vzdálenost od středu jednoho vřetena k dalšímu středu vřetena - uvedeno v mm.

2. Zdvih vřetena z nulové (0) polohy v mm v jednom směru, definovaná vzdálenost pro pohyb vřetena v jednom směru od výchozí polohy (0), když pohybujeme páčkou v jednom směru - uvedeno v mm,

3. Napětí 12/24V, definovaný zdroj napájecího napětí - 12V nebo 24V.

PRODLOUŽENÍ ZDVIHU KAŽDÉHO SEGMENTU:

Pro zdvih vřetena až 13 mm, prodloužení každého segmentu není vyžadováno. Rozměry jsou následující (příklad pro zdvih 13 mm v každém směru):

Pro zdvih vřetena přes 13 mm, prodloužení je vyžadováno PRODLOUŽENÍ ZDVIHU KAŽDÉHO SEGMENTU (12-20mm) PRO VENTIL. To platí pro každý segment jednotlivě. Kolik segmentů je, tolik prodloužení je potřeba. Pokud máte čtyři vřetena, pak jsou potřeba čtyři prodloužení. Rozměry jsou následující (příklad pro zdvih 20 mm v každém směru):

Bez prodloužení (zdvih do 13 mm)	Se prodloužením (zdvih přes 13 mm)
