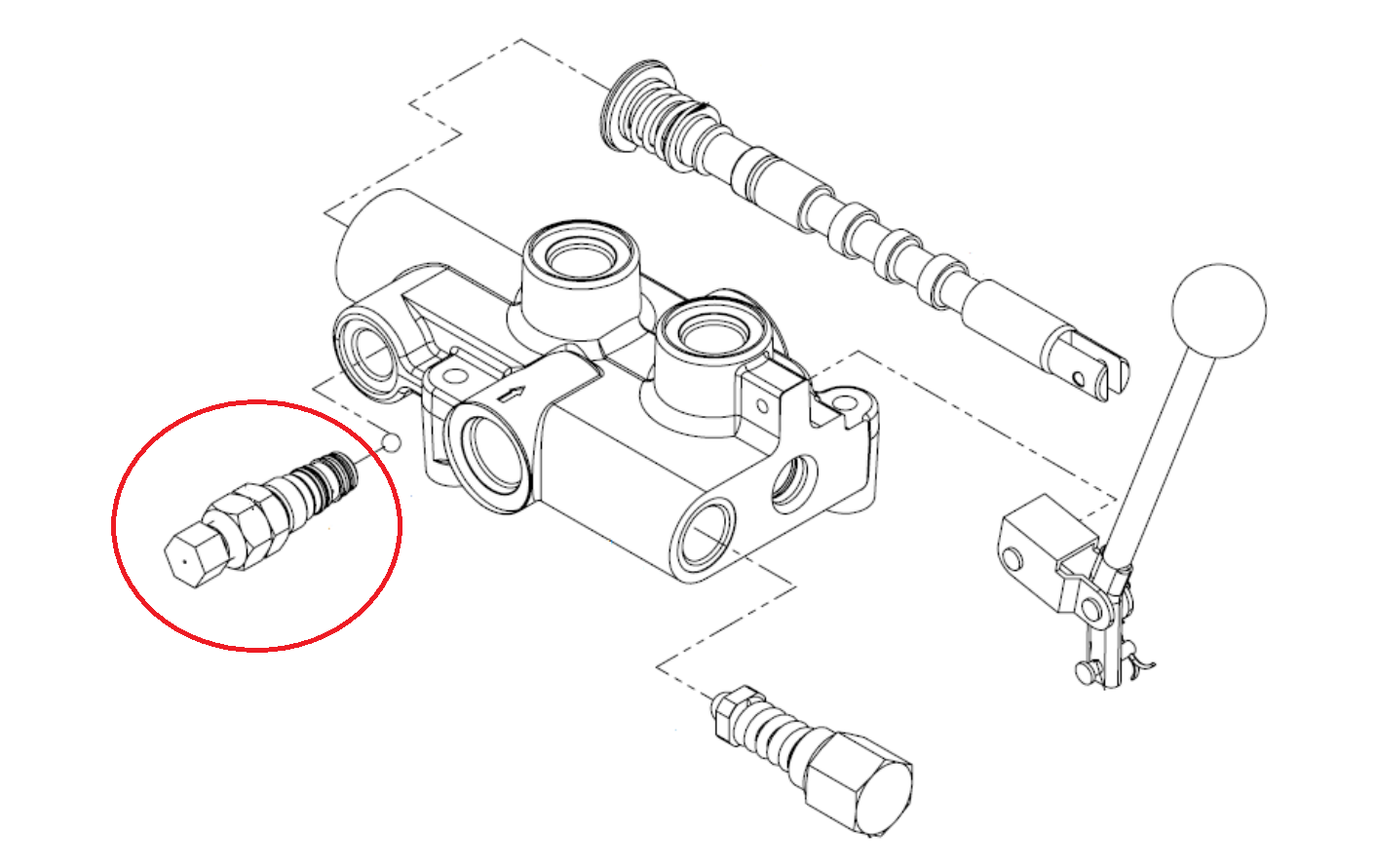

TLAČNI IZKLJUČITVENI PIN ZA VENTIL P81

Opis

Tlačni izključitveni pin omogoča tlačni izključitveni sistem (izmet ročice v nevtralno pozicijo). Ko se vreteno pomakne v tlačni izključitveni sistem je olje preusmerjeno v "B" delovni port (vstran od ročice). Ko tlak v portu “B” preseže nastavljeno vrednost, tlačni izključitveni pin sprosti krmilno ročico v nevtralno pozicijo. Tovarniška nastavitev je 70 bar. Tlačni izključitveni pin je nastavljiv tako, da odvijete matico (4), zavrtite nastavitveni vijak (5) in sicer v smeri urinega kazalca, se bo povečal pritisk na tlačnem izključitvenem pinu in nasprotni smeri pa se bo pritisk zmanjšal.

OPOZORILO: Če je tlačni izključitveni pin nastavljen na previsok tlak ročice ne bo izključilo v nevtralno pozicijo, oz. če je nastavljen na prenizki tlak, tlačni izključitveni pin ročice ne bo zadržal v poziciji pripravljeni za izklop.

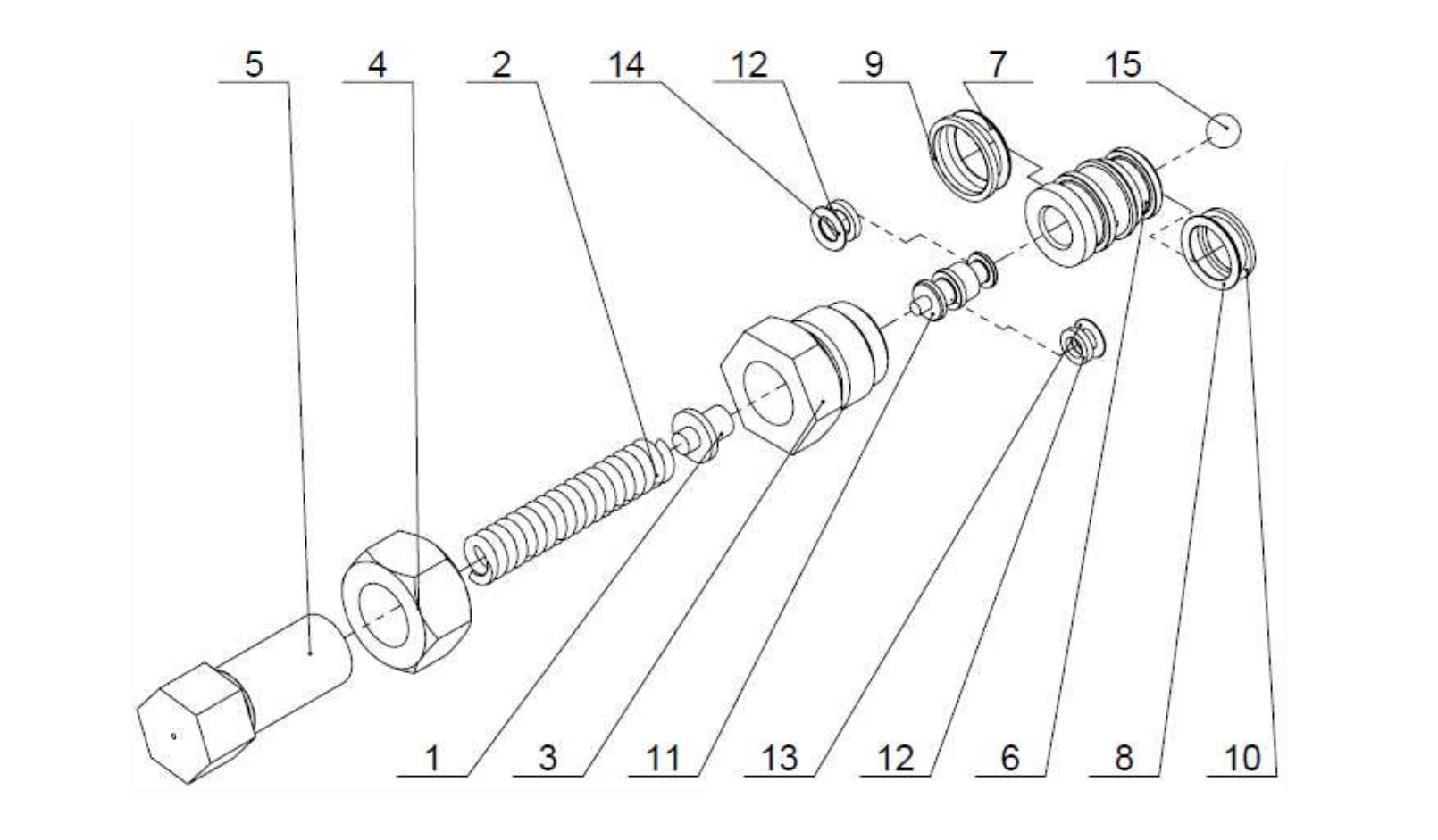

Sestava:

- vzmetni nastavek (1)

- vzmet (2)

- vtič (3)

- matica (4)

- nastavitveni vijak (5)

- batna puša (6)

- O-tesnilo 12,5 x 1,8 (7)

- O-tesnilo 11,2 x 1,8 (8)

- varnostno tesnilo 16 x 1,3 x 1,4 (9)

- varnostno tesnilo 14,28 x 1 x 1,3 (10)

- bat (11)

- varnostna podložka 5,1 x 1,4 (12)

- O-tesnilo 4 x 1,8 (13)

- O-tesnilo 5 x 1,8 (14)

- kovinska krogla (15)
