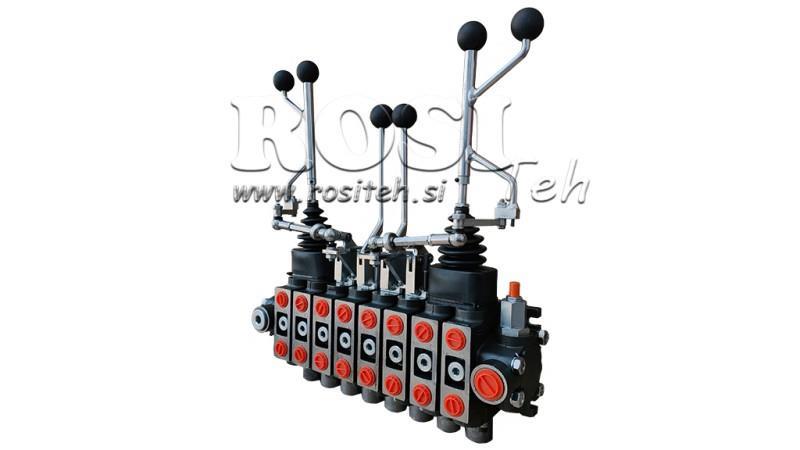

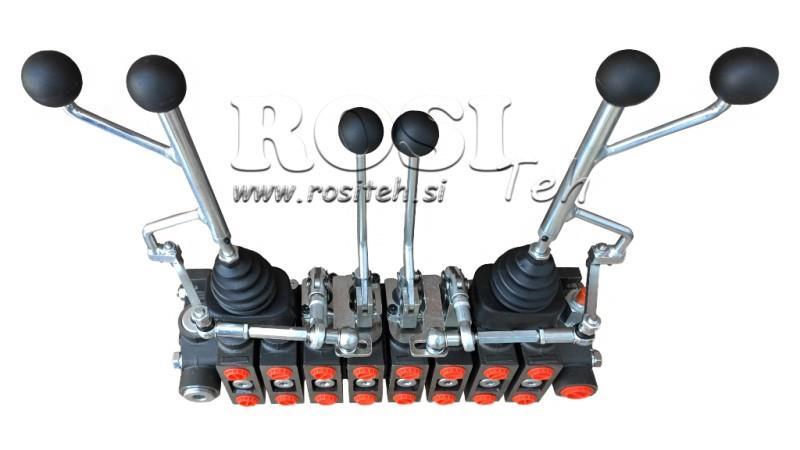

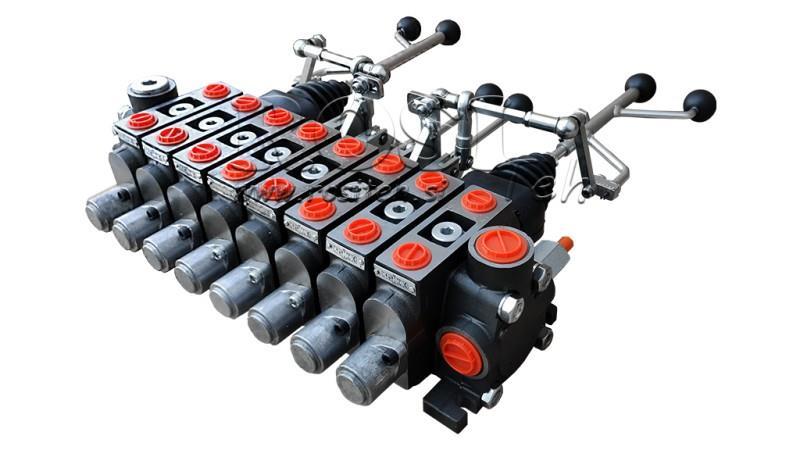

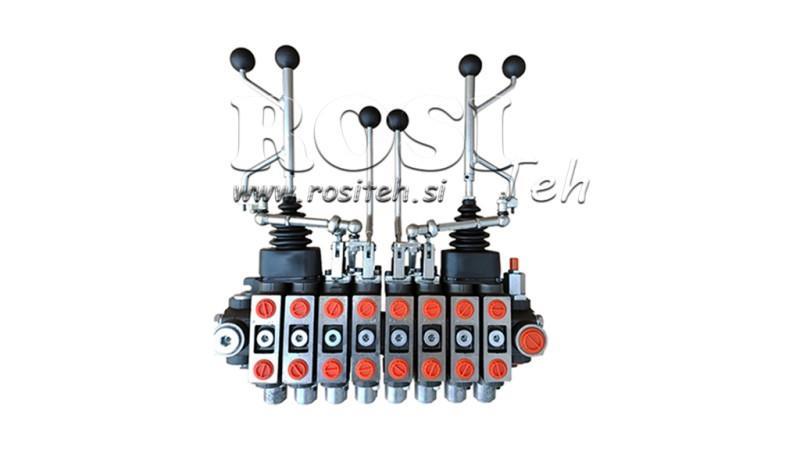

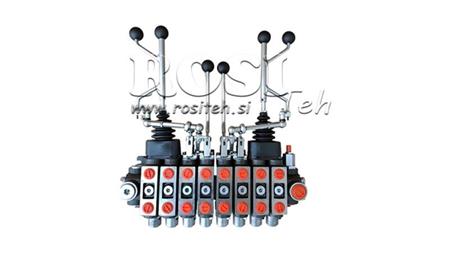

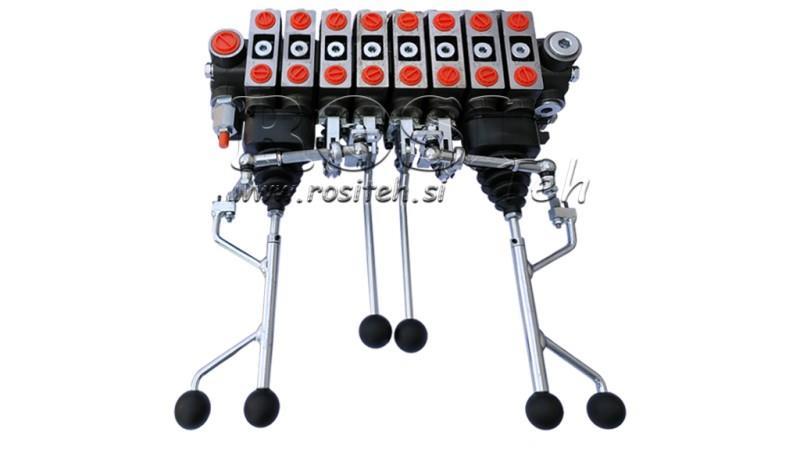

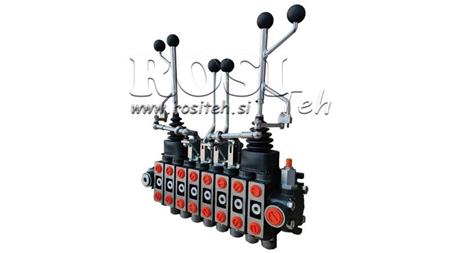

VANĂ HIDRAULICĂ HIAB 8XPC70 + 2X JOYSTICK EURO 3 POZIȚII

Descriere generală:

Vana hidraulică manuală sau mecanică РC70 este destinată pentru distribuția și controlul fluxului de lucru între pompa hidraulică și cilindrii hidraulici.
Vana hidraulică se folosește pentru remorci forestiere – (HIAB).

Este compusă dintr-un bloc de 8 segmente.

Funcționare:

Toate vanele hidraulice sunt echipate cu un ventil de siguranță. În poziția neutră (maneta în mijloc), uleiul circulă prin ventil. La mutarea manetei într-o parte sau alta, vana hidraulică provoacă mișcarea cilindrului sau rotirea hidromotorului într-o direcție sau alta. După eliberarea manetei, aceasta revine automat în poziția neutră, hidromotorul sau cilindrul se oprește în poziția curentă, iar uleiul circulă din nou prin ventil. Este posibilă utilizarea așa-numitului element 'closed center', ceea ce schimbă vana astfel încât în poziția neutră uleiul să nu circule prin ventil sau o astfel de vană nu mai este printr-o. La utilizarea sau conectarea altor vanelor, este necesar să se folosească un element 'carry over', care permite alimentarea cu ulei și pentru celelalte vani.

La vanele cu șuruburi pentru funcția de flotare, aceasta permite cilindrului un flux liber de ulei, ceea ce înseamnă că cilindrul se mișcă liber (sau plugul de zăpadă se adaptează terenului).

Vanele cu șuruburi pentru cilindru unidirecțional sunt destinate pentru cilindru unidirecțional.

Construcție:

РC70 este o vană de distribuție monobloc. Este fabricată din fontă EN-GJL300. Șuruburile sunt fabricate din oțel carbon și sunt cromate dur.

Conexiuni:

Șurubul este fixat cu două șuruburi M10.
