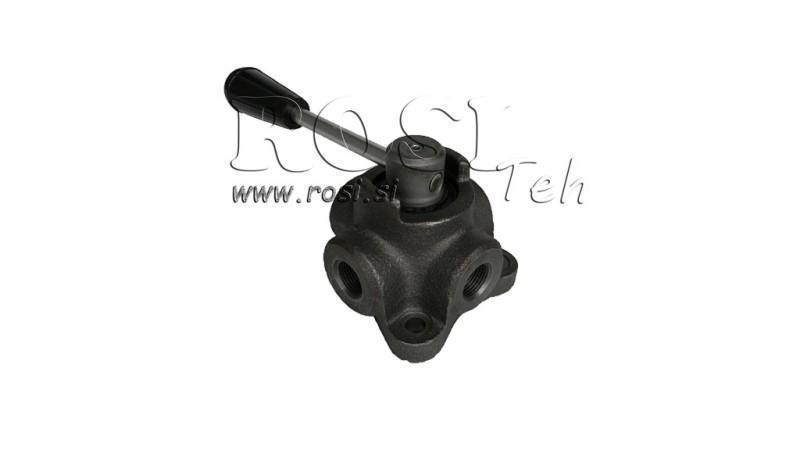

MANUAL 4-WAY VALVE IF 3/8 - 35LIT

Utilizare:

Vana este utilizată ca o vană în patru căi. Fluxul de ulei care trece prin vană prin două intrări este redirecționat către două ieșiri. Poate fi utilizată pentru actuatoare/cilindri cu acțiune dublă sau pentru inversarea direcției de rotație a motorului hidraulic.

Material:

Carcasă: fontă, părți interne metal dur
Etanșare: Buna N standard

Conexiune:

Conectați 'P' la partea de presiune și 'A' și 'B' la porturi, 'T' la retur și 'A' și 'B' la actuator/cilindru sau motor hidraulic. Când levierul este în poziția '1', 'P' este conectat la 'A' și în același timp 'B' este golit în rezervorul 'T'. Când levierul este în poziția '2', 'P' este conectat la 'B' și în același timp 'A' este golit în rezervorul 'T'. Cu levierul în poziția centrală, toate porturile sunt închise (centru închis).
