Opis:

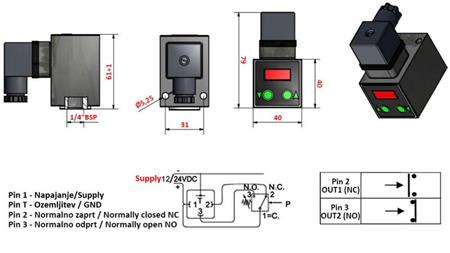

Elektroniczne wyłączniki ciśnienia „KLV5” umożliwiają regulację dwóch punktów roboczych z regulowaną histerezą (zakres maksymalny i minimalny). Seria KLV5 jest łatwa w użyciu i programowaniu. Elektroniczny wyłącznik ciśnienia KLV5 jest wyposażony w przedni wyświetlacz do ustawiania i monitorowania ciśnienia roboczego.

DZIAŁANIE:

Wyłącznik ciśnienia ma przyciski P1 i P2. Każdy przycisk ma dwie wartości P1(PL1 i PL2) oraz P2(PH1 i PH2).

P1 = ustawiamy ciśnienie minimalne (PL1 i PL2)

P2 = ustawiamy ciśnienie maksymalne (PH1 i PH2)

PL1 = punkt minimalnej interwencji OUT1 (naciśnij 1x na P1, aby uzyskać dostęp do PL1)

PL2 = punkt minimalnej interwencji OUT2 (przytrzymaj przycisk na P1, aby uzyskać dostęp do PL2)

PH1 = punkt maksymalnej interwencji OUT1 (naciśnij 1x na P2, aby uzyskać dostęp do PH2)

PH2 = punkt maksymalnej interwencji OUT2 (przytrzymaj przycisk na P2, aby uzyskać dostęp do PH2)

Naciśnij przycisk, na którym ciśnienie ma być zmienione (P1 lub P2), wartość (PL1 i PL2) zostanie wyświetlona w przypadku P1, a wartość PH1 i PH2 w przypadku P2.

Po tym można zmienić ciśnienie, naciskając przycisk ▼ (P1), aby zmniejszyć, lub przycisk ▲ (P2), aby zwiększyć wartość.

Poczekaj kilka sekund, a aktualna wartość ciśnienia zostanie zapisana. Ustawione ciśnienie zostanie zapisane, gdy zacznie migać na wyświetlaczu. Następnie wraca do początkowego wyświetlania 0.0

Powtórz tę samą procedurę dla innych punktów interwencji.

WAŻNE: Dla bezpieczeństwa i prawidłowego działania, PL1 = PL2 muszą być równe wartości, a PH1 = PH2 muszą być równe wartości.
