Περιγραφή:

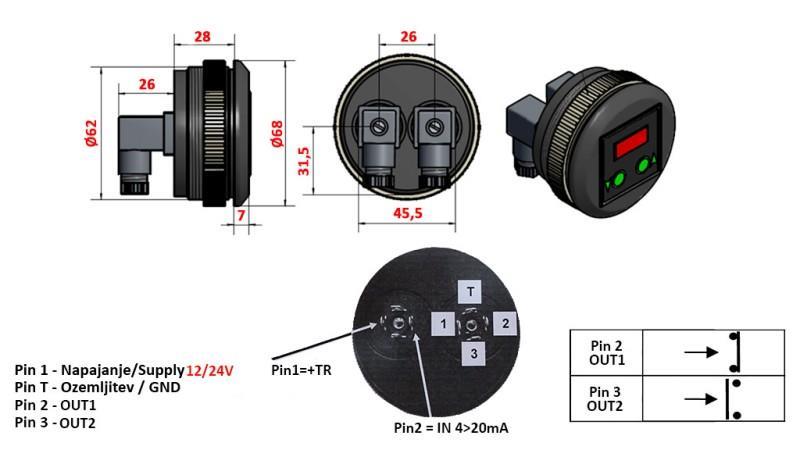

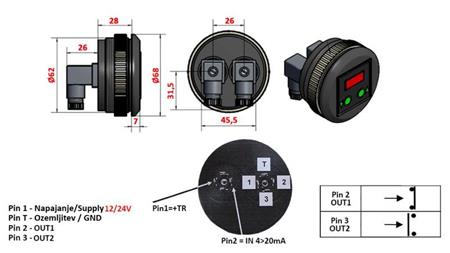

Οι ηλεκτρονικοί διακόπτες πίεσης της σειράς 'KD5' λειτουργούν σε συνδυασμό με σήματα εισόδου 4> 20mA ή 0>10Volts. Η λειτουργία τους είναι να εμφανίζουν συνεχώς την τιμή πίεσης με τη δυνατότητα ρύθμισης ορίων συναγερμού. Για τη σειρά KD5, είναι δυνατή η εγκατάσταση σε πάνελ με διάμετρο διάτρησης 63 mm αντί για παραδοσιακά μανόμετρα. Η σειρά KD5 μπορεί επίσης να μετρήσει τη διαφορά μεταξύ δύο σημάτων 4> 20mA. Οπτικοποίηση ψηφίων από -999 έως 9999 με προγραμματιζόμενη δεκαδική υποδιαστολή.

ΛΕΙΤΟΥΡΓΙΑ:

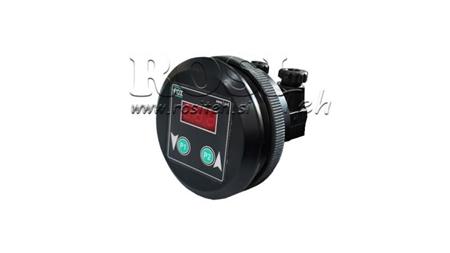

Ο διακόπτης πίεσης έχει κουμπιά P1 και P2. Κάθε κουμπί έχει δύο τιμές P1(PL1 και PL2) και P2(PH1 και PH2).

P1 = ρυθμίζουμε την ελάχιστη πίεση (PL1 και PL2)

P2 = ρυθμίζουμε τη μέγιστη πίεση (PH1 και PH2)

PL1 = σημείο ελάχιστης παρέμβασης OUT1 (πατήστε 1x στο P1 για να αποκτήσετε πρόσβαση στο PL1)

PL2 = σημείο ελάχιστης παρέμβασης OUT2 (κρατήστε το κουμπί στο P1 για να αποκτήσετε πρόσβαση στο PL2)

PH1 = σημείο μέγιστης παρέμβασης OUT1 (πατήστε 1x στο P2 για να αποκτήσετε πρόσβαση στο PH2)

PH2 = σημείο μέγιστης παρέμβασης OUT2 (κρατήστε το κουμπί στο P2 για να αποκτήσετε πρόσβαση στο PH2)

Πατήστε το κουμπί στο οποίο πρέπει να αλλάξει η πίεση (P1 ή P2), η τιμή (PL1 και PL2) θα εμφανιστεί στην περίπτωση του P1 και η τιμή PH1 και PH2 στην περίπτωση του P2.

Μετά από αυτό, είναι δυνατή η αλλαγή της πίεσης πατώντας το κουμπί ▼ (P1) για να μειώσετε ή το κουμπί ▲ (P2) για να αυξήσετε την τιμή.

Περιμένετε μερικά δευτερόλεπτα και η πραγματική τιμή πίεσης θα αποθηκευτεί. Η ρυθμισμένη πίεση θα αποθηκευτεί όταν αναβοσβήνει στην οθόνη. Στη συνέχεια επιστρέφει στην αρχική οθόνη 0.0

Επαναλάβετε την ίδια διαδικασία για άλλα σημεία παρέμβασης.

ΣΗΜΑΝΤΙΚΟ: Για λόγους ασφαλείας και σωστής λειτουργίας, PL1 = PL2 πρέπει να είναι ίσες τιμές και PH1 = PH2 πρέπει να είναι ίσες τιμές.
