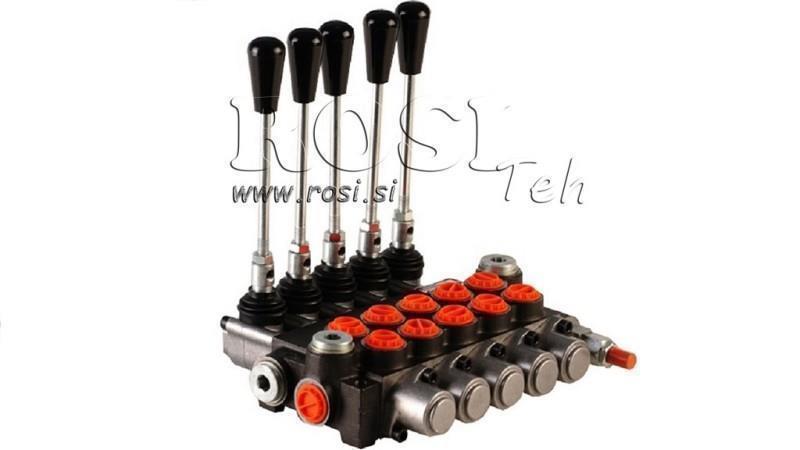

HÜDRAULIKA KLAPP 5XP40

Üldine kirjeldus:

Manuaalne või mehaaniline hüdraulika klapp Р40 on mõeldud töövoo jaotamiseks ja juhtimiseks hüdraulikapumba ja tarbijate (silindrid, hüdraulilised mootorid…) vahel.
Hüdraulika klappe kasutatakse erinevatel eesmärkidel põllumajanduses, tööstuses, ehituses jne. järgmiste juhtimiseks:

• ühesuunalised silindrid
• kahe suunalised silindrid
• hüdraulilised mootorid
• ujufunktsioonid (kruvi jaoks)
• joystickid (üles-alla, vasak-parem)

Need on kokku pandud plokiks 1 kuni 7 kangiga.

Toimimine:

Kõik hüdraulika klapid on varustatud turvaventiiliga. Neutraalses asendis (kang keskel) ringleb õli klapi kaudu. Kui kangi liigutatakse ühele või teisele poole, põhjustab hüdraulika klapp silindri liikumise või hüdraulilise mootori pöörlemise ühes või teises suunas. Pärast kangi vabastamist naaseb see automaatselt neutraalsesse asendisse, hüdrauliline mootor või silinder peatub praeguses asendis ja õli ringleb taas klapi kaudu. On võimalik kasutada nn 'sulge keskuse' elementi, mis muudab klapi nii, et neutraalses asendis ei ringle õli klapi kaudu või selline klapp ei voola enam. Kui kasutatakse või ühendatakse teisi klappe, on vajalik kasutada 'ülekande' elementi, mis võimaldab õli tarnimist teistele klappidele.

Ujufunktsiooniga klappides, millel on spindlid, võimaldab see silindril õli vabalt voolata, mis tähendab, et silinder liigub vabalt (või lumekruvi kohandub maastikuga).

Ühesuunaliste silindrite jaoks mõeldud spindlitega klapid on mõeldud ühesuunalistele silindritele.

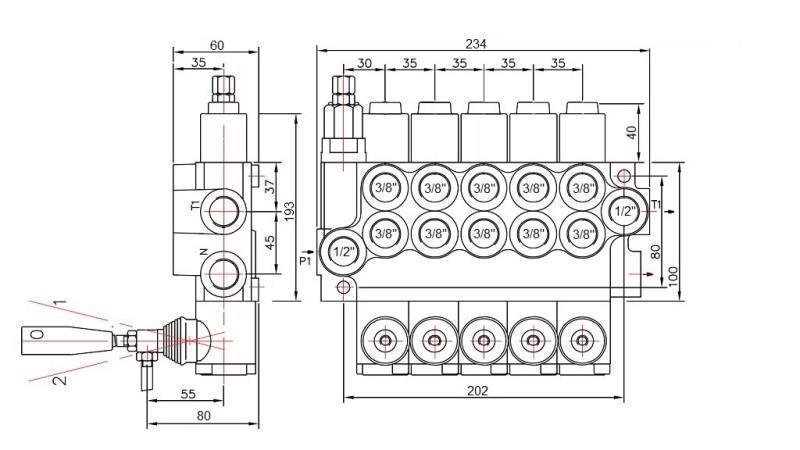

Konstruktsioon:

Р40 on monobloki jaotuskapp. See on valmistatud malmist EN-GJL300. Spindlid on valmistatud süsinikterasest ja on kõva kroomkattega.

Ühendused:

Spindel on kinnitatud kahe M8 kruviga.
