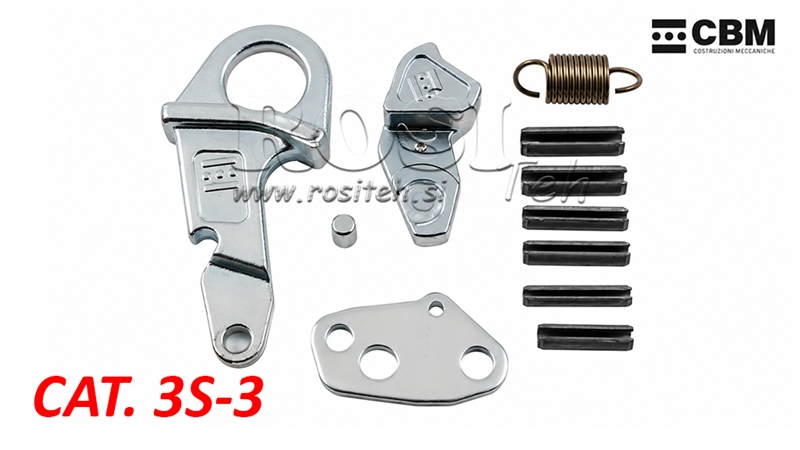

МЕХАНИЗЪМ ЗА РЕМОНТ НА КУКА КАТ.3 И КАТ.3S CBM

Описание:

ИНСТРУКЦИИ ЗА ПОДДРЪЖКА ИЛИ ЗАМЯНА

С редовно измиване с вода, т.е. с редовно отстраняване на почва, кал и други замърсявания, куките не изискват специални интервенции. Честотата на измиване зависи от типа работа и терена. Въпреки това, може да се случи, че е необходимо да се замени някоя износена част.

За замяна на вътрешните части на куката, се препоръчва да се свалят долните рамена. За да се разглоби, е необходимо:
1.) Почистете вътрешността на куката, отстранявайки кал, почва и други замърсявания.
2.) Освободете пружината (9) от щифта (3) и изтеглете щифта на пружината (2). (Снимка 1)
3.) Подравнете щифта (4) с дупката (5) и го изтеглете. (Снимка 2)
4.) Свалете контролния лост (6) от горния отвор и свалете винта, плочката и сглобката на пружината (7-8-9) отстрани.
5.) Свалете еластичните щифтове (1A-1B)

ПОВТОРНО СГЛОБЯВАНЕ

1.) Инсталирайте краката (1A-B), като се уверите, че 1A-B е ориентирано както е показано на снимка 3 (жлеб надолу)
2.) Вкарайте сглобката на заключването – плоча и пружина (7-8-9), свързвайки плочата с заключването. (снимка 3.)
3.) Подравнете дупката (12) на плочата (8) с дупката (5) на куката, вкарайте лоста (6) през горния отвор. Покрийте куката с плочата и я закрепете с щифта. (Снимка 2)
4.) Подравнете сглобката на заключването, плочата и пружината с тялото на куката и закрепете с щифта (2), като се уверите, че щифтът е подравнен с горните дупки и долната част на куката.
Накрая, закрепете пружината (9) към щифта (3). (Снимка 1)

Видеоурок

Видеодемонстрация на замяната:
