РЪЧЕН ХИДРАВЛИЧЕН ВЕНТИЛ МОНОБЛОК 3xZ50 + ПЛАВАЩА ФУНКЦИЯ
| Техническа информация | |
| Доставчик: | България |
| Връщане или замяна: | 14 дни |
| Гаранция: | 6 месеца |
| Тегло на продукта: | 5,95 kg |
| Тип разпределител: | Z50 моноблоков с плаваща функция |
| Номинален дебит: | 50 L/min |
| Брой секции: | 3 |
| Материал на корпуса: | Чугун |
| Материал на плъзгача: | Въглеродна стомана (диаметър 16 mm) |
| Управление: | Механично (чрез управляващ лост) |
| Положения на лоста: | 4 |
| Функции: | Двустранно действие + плаваща функция (FLOAT) |
| Хидравлична схема: | Паралелна |
| Макс. налягане (порт T): | 35 bar (налягане в обратната линия) |
| Макс. налягане (порт P): | 315 bar (входно налягане) |
| Макс. налягане (портове A и B): | 315 bar (работно налягане) |
| Фабрично настроен предпазен клапан: | 180 bar |
| Диапазон на регулиране на предпазния клапан: | В зависимост от пружината: 50–120 / 120–250 / 220–315 bar |
| Вътрешно пропускане: | 7 cm³/min при Δp = 100 bar и 40°C |
| Работна температура: | -40°C до +60°C |
| Работна температура на маслото: | -20°C до +80°C с уплътнения NBR |
| Вискозитет на маслото: | 15–75 mm²/s (препоръчително) |
Описание
Хидравличният моноблоков разпределител Z50 с плаваща функция е проектиран за надеждно и прецизно ръчно управление на потока хидравлично масло между помпата и хидравличния изпълнителен механизъм. Основна характеристика на тази версия е допълнителното плаващо положение (FLOAT), което позволява на свързания хидравличен цилиндър да се движи свободно.
Секцията разполага с работни портове A и B с резби G 3/8" за свързване на хидравличен цилиндър или друг двустранно действащ хидравличен изпълнителен механизъм. Основният напорен порт P и обратният порт T са с резби G 1/2".
Разпределителят се управлява механично чрез лост. Освен стандартното двупосочно управление на цилиндъра, разпределителят разполага и с плаващо положение. Когато лостът се премести в плаващо положение, портовете A и B се свързват с обратната линия T, което позволява на буталния прът на хидравличния цилиндър да се движи свободно в двете посоки под въздействието на външни сили.
Плаващата функция е особено полезна за прикачен инвентар, който трябва да следва терена или повърхността на почвата по време на работа, тъй като хидравличният цилиндър не задържа инвентара във фиксирано положение, когато плаващата функция е включена.
Основни предимства на версия Z50 + F:
- допълнителна плаваща функция (FLOAT),
- свободно движение на хидравличния цилиндър в плаващо положение,
- подходящ за прикачен инвентар, който трябва да следва терена,
- лесно механично управление с лост,
- вграден предпазен клапан,
- здрава моноблокова конструкция.
Хидравличният разпределител Z50 с плаваща функция е подходящ за използване при селскостопанска, горска и друга мобилна хидравлична техника, където освен стандартно двустранно управление е необходимо свободно движение на хидравличния цилиндър.

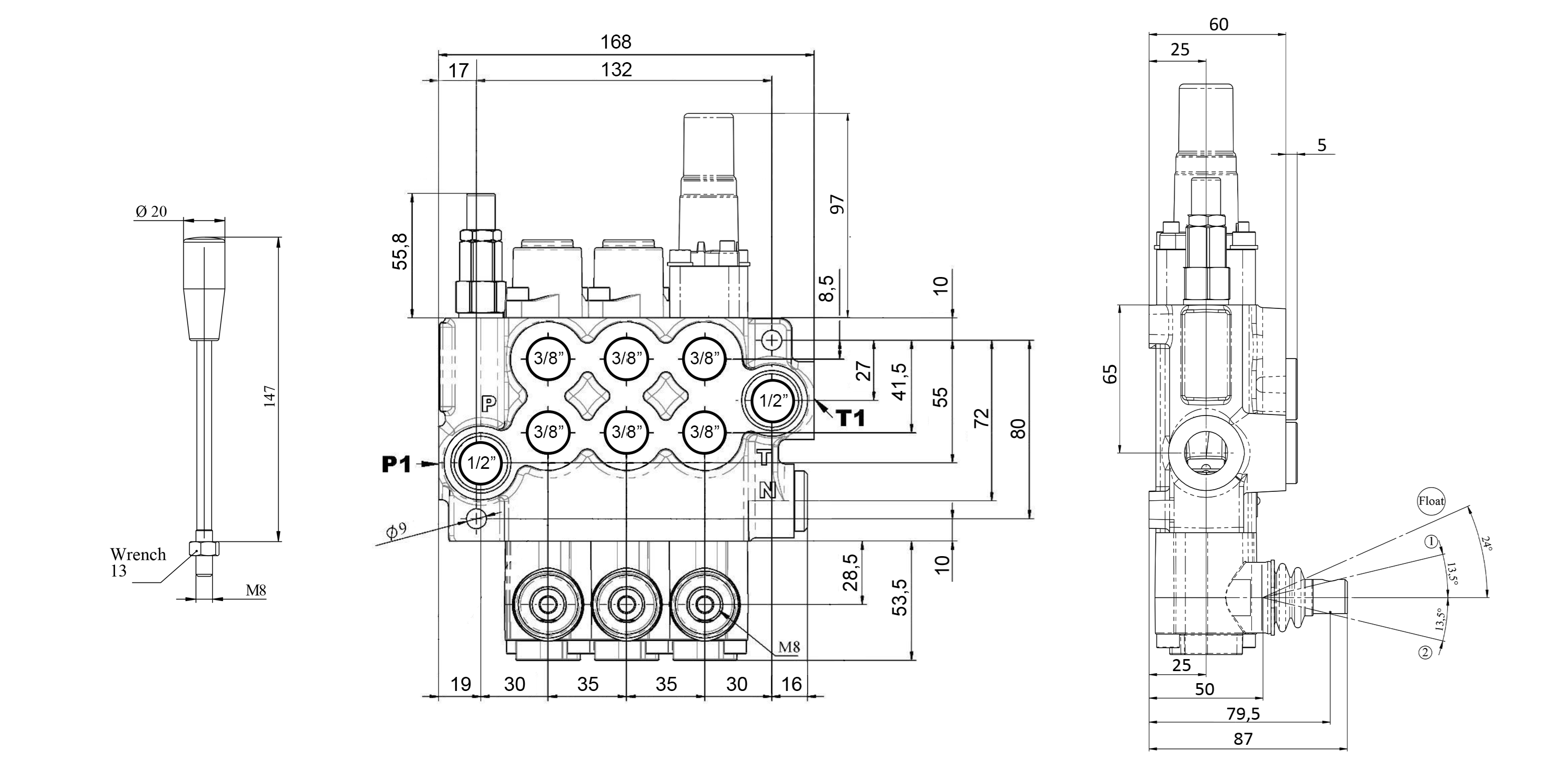

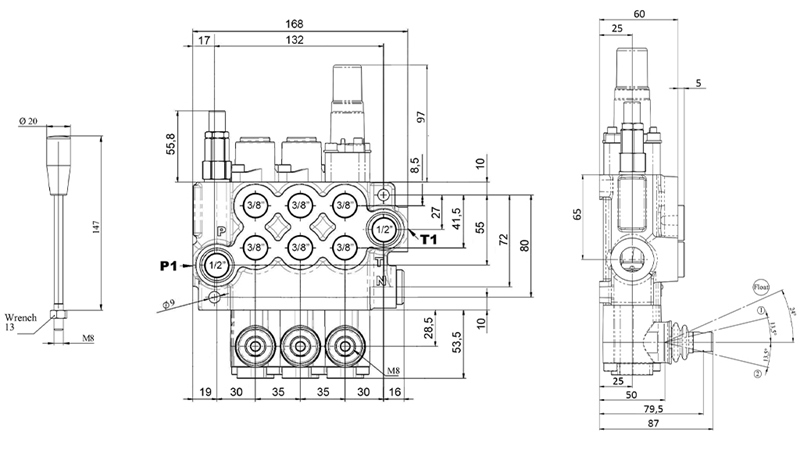

Размери

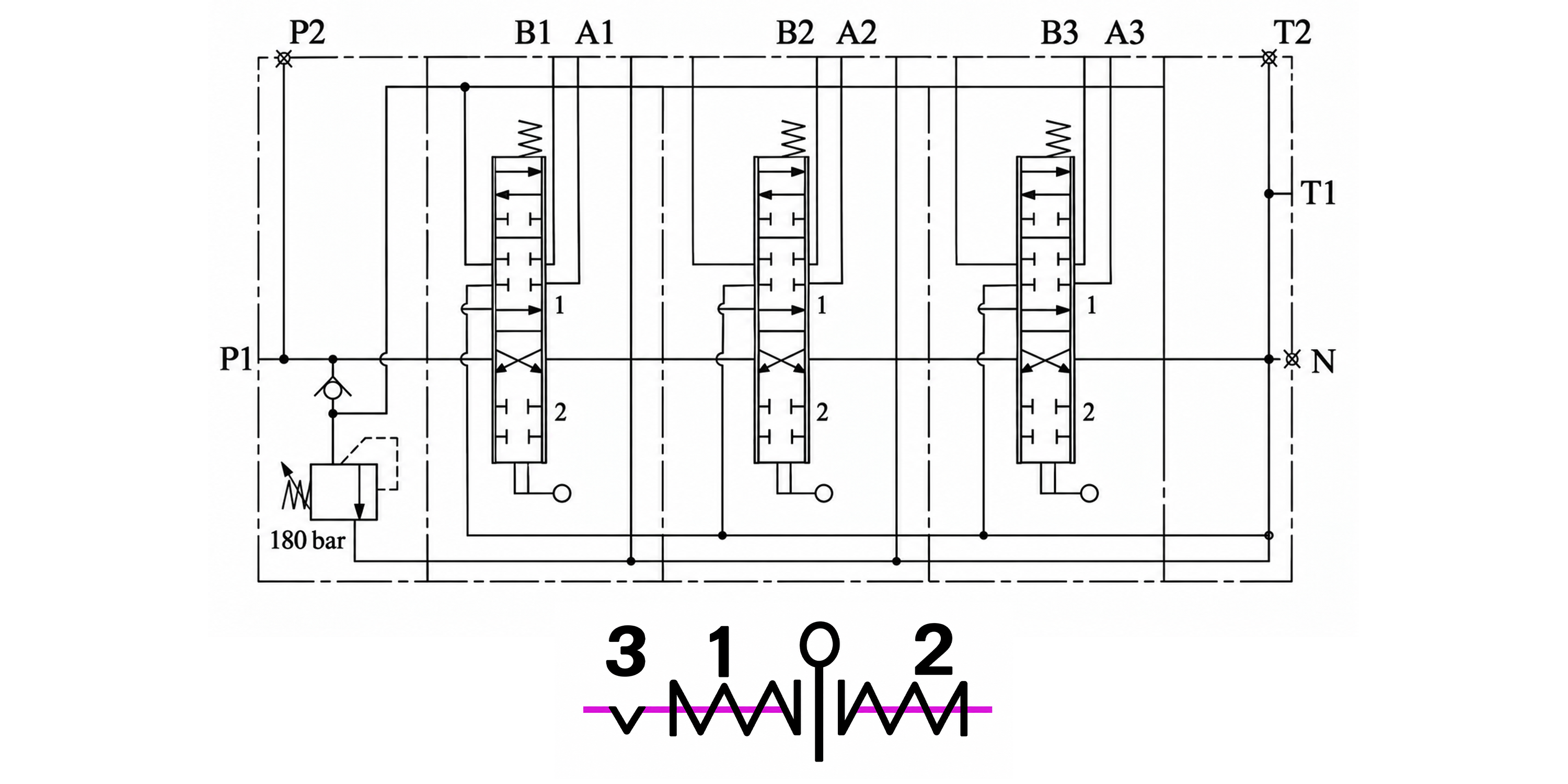

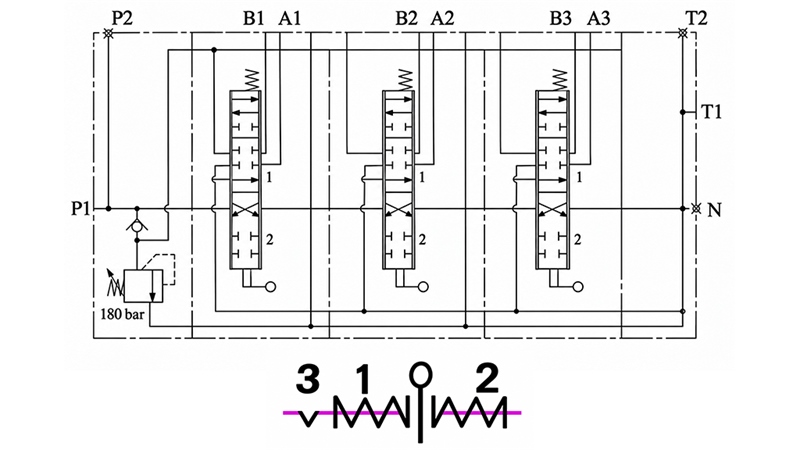

Хидравлична схема
