РЪЧЕН ХИДРАВЛИЧЕН ВЕНТИЛ МОНОБЛОК 1xZ50 + ПЛАВАЩА ФУНКЦИЯ
| Техническа информация | |
| Доставчик: | България |
| Връщане или замяна: | 14 дни |
| Гаранция: | 6 месеца |
| Тегло на продукта: | 2,65 kg |
| Тип разпределител: | Z50 моноблоков с плаваща функция |
| Номинален дебит: | 50 L/min |
| Брой секции: | 1 |
| Материал на корпуса: | Чугун |
| Материал на плунжера: | Въглеродна стомана (диаметър 16 mm) |
| Управление: | Механично (чрез лост за управление) |
| Положения на лоста: | 4 |
| Функции: | Двойнодействащ + плаваща функция (FLOAT) |
| Хидравлична схема: | Паралелна |
| Макс. налягане (порт T): | 35 bar (налягане в обратната линия) |
| Макс. налягане (порт P): | 315 bar (входно налягане) |
| Макс. налягане (портове A и B): | 315 bar (работно налягане) |
| Фабрично настроен предпазен клапан: | 180 bar |
| Диапазон на настройка на предпазния клапан: | В зависимост от пружината: 50–120 / 120–250 / 220–315 bar |
| Вътрешни утечки: | 7 cm³/min при Δp = 100 bar и 40°C |
| Работна температура: | -40°C до +60°C |
| Работна температура на маслото: | -20°C до +80°C с NBR уплътнения |
| Вискозитет на маслото: | 15–75 mm²/s (препоръчително) |
Описание
Хидравличният секционен моноблоков разпределител Z50 с плаваща функция е предназначен за надеждно и прецизно ръчно управление на потока хидравлично масло между помпата и хидравличния изпълнителен механизъм. Основна характеристика на тази версия е допълнителното плаващо положение (FLOAT), което позволява на свързания хидравличен цилиндър да се движи свободно.
Секцията разполага с работни портове A и B с резби G 3/8" за свързване на хидравличен цилиндър или друг двойнодействащ хидравличен изпълнителен механизъм. Основният напорен порт P и връщащият порт T са с резби G 1/2".
Разпределителят се управлява механично чрез лост. Освен стандартното двупосочно управление на цилиндъра, разпределителят разполага и с плаващо положение. Когато лостът се премести в плаващо положение, портовете A и B се свързват към обратната линия T, което позволява на пръта на хидравличния цилиндър да се движи свободно в двете посоки под въздействието на външни сили.
Плаващата функция е особено полезна за инвентар, който трябва да следва терена или земната повърхност по време на работа, тъй като хидравличният цилиндър не задържа инвентара във фиксирано положение, когато плаващата функция е включена.
Основни предимства на версията Z50 + F:
- допълнителна плаваща функция (FLOAT),
- свободно движение на хидравличния цилиндър в плаващо положение,
- подходящ за инвентар, който трябва да следва терена,
- лесно механично управление с лост,
- вграден предпазен клапан,
- здрава моноблокова конструкция.
Хидравличният разпределител Z50 с плаваща функция е подходящ за употреба при селскостопанска, горска и друга мобилна хидравлична техника, където освен стандартно двойнодействащо управление е необходимо свободно движение на хидравличния цилиндър.

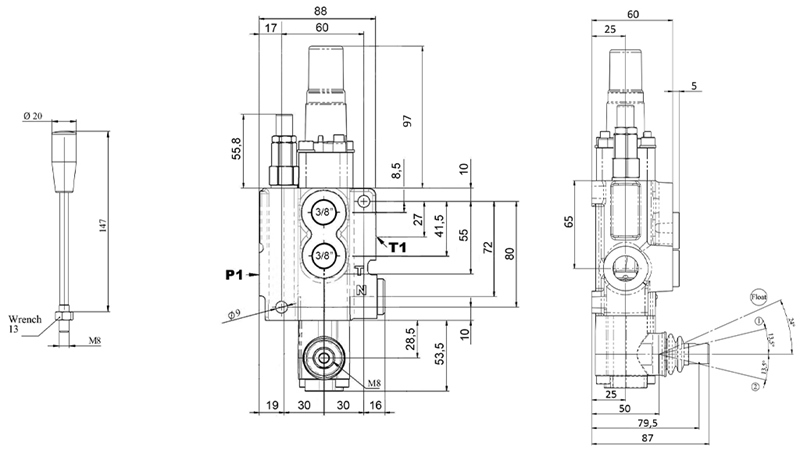

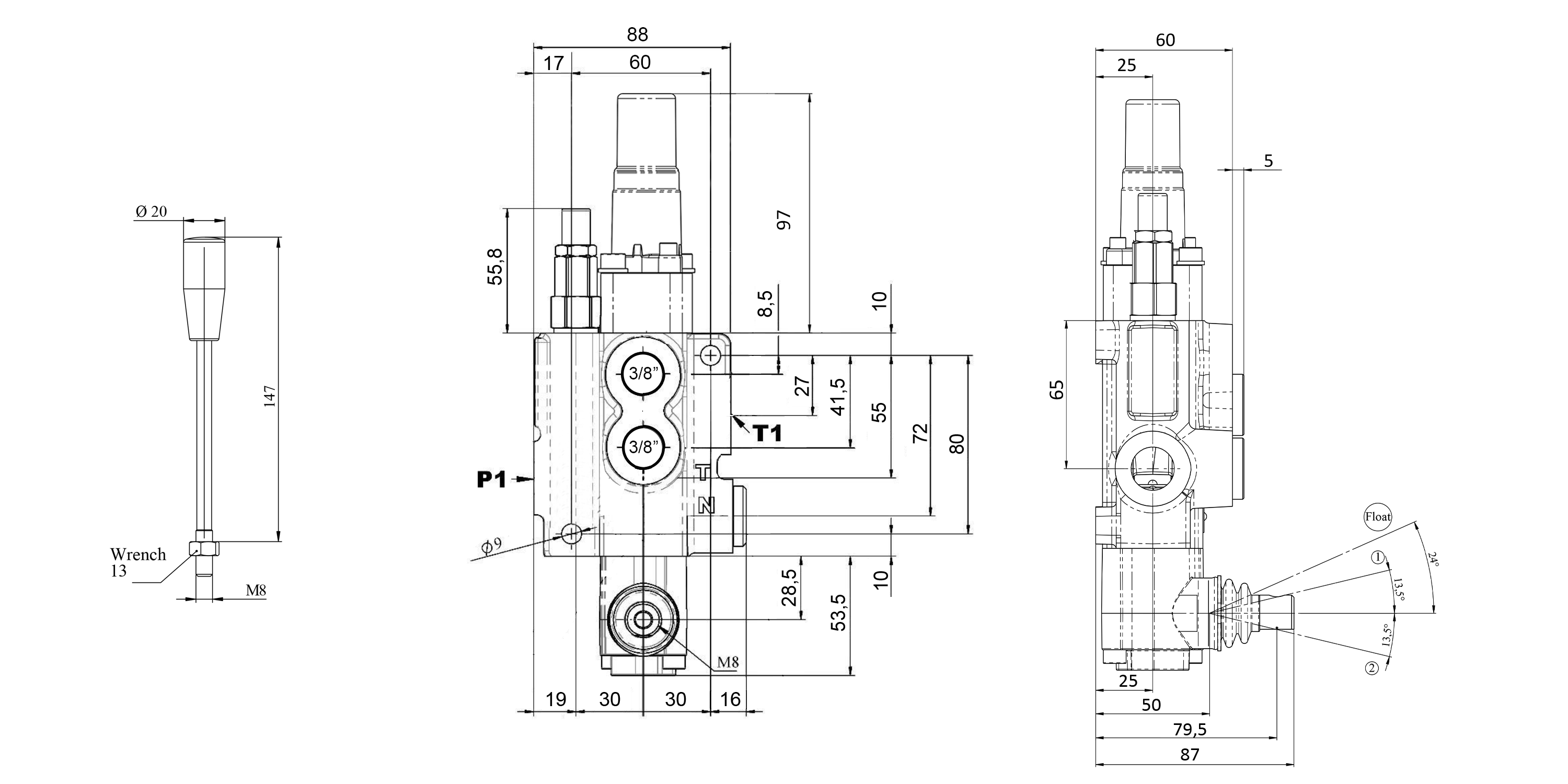

Размери

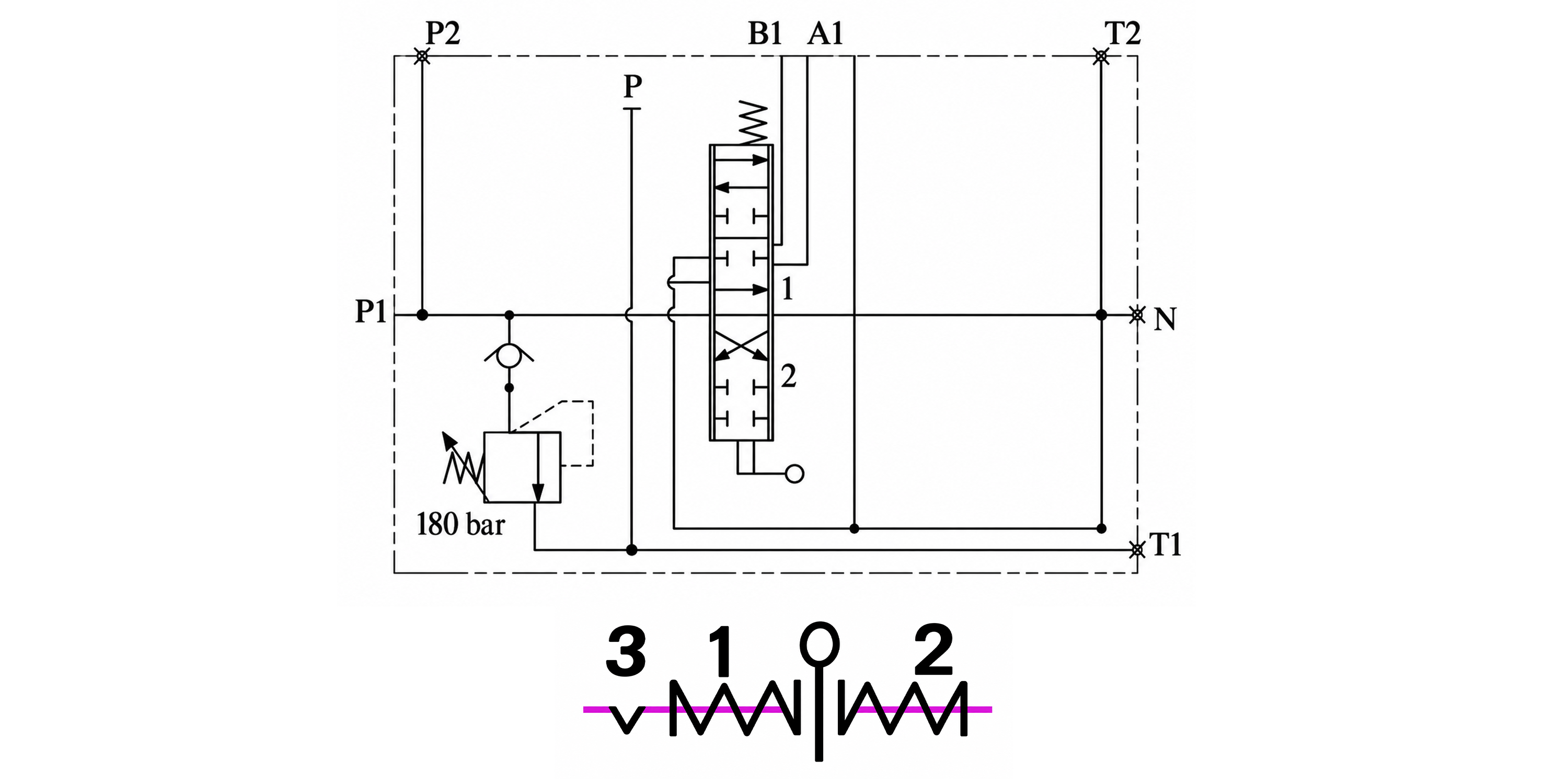

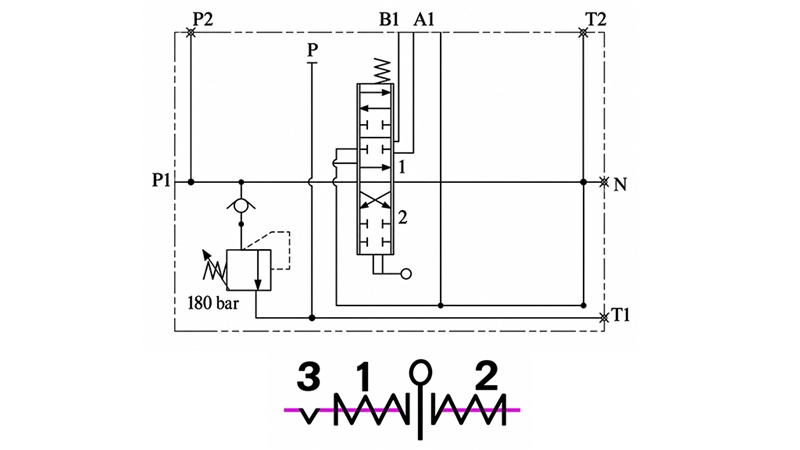

Хидравлична схема
