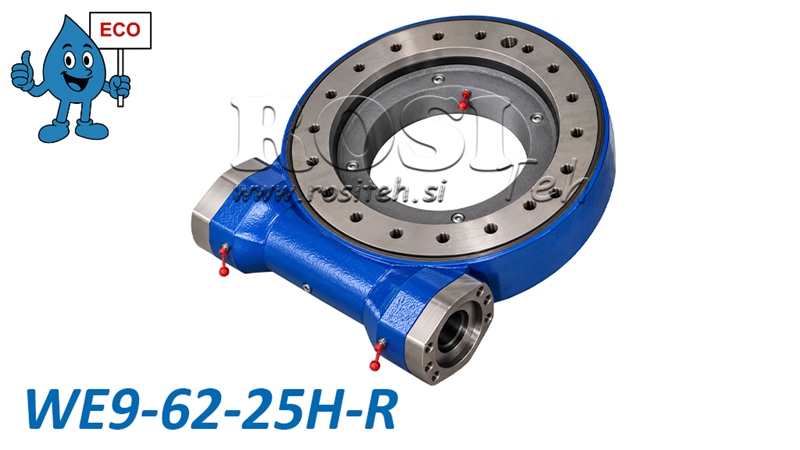

    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO
    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO
    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO
    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO
    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO
    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO

    ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA9 - 8 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 62:1 - ECO

    Хидромоторът НЕ е включен при закупуването на червячното ротационно задвижване.
    Код:
    14969
    OEM:
    9990000182022
    Данъчна ставка
    22 %
    Цена без ДДС:
    622,95 EUR
    Цена с ДДС:
    760,00 EUR
    Ref:
    15
    ДОБАВИ В КОШНИЦА
    Техническа информация
    Доставчик: Китай
    Гаранция: 6 месеца
    Връщане или замяна: 14 дни
    Тегло на продукта: 50 kg
    Модел: WEA9 - ECO
    Статична аксиална товароносимост: 578 kN
    Статична радиална товароносимост: 215 kN
    Диапазон на въртене: 360° (непрекъснато)
    Предавателно отношение: 62:1
    Максимална изходна скорост: ≤ 2 rpm
    Преобръщащ момент: 35,6 kNm
    Луфт: ≤ 0,15°
    Външен диаметър на въртящия възел: 342 mm
    Задържащ въртящ момент: 38,7 kNm
    Входящ вал: Ø25 mm
    Изходящ въртящ момент: 8 kNm



    Описание



    Червячните ротационни задвижвания серия WEA от нашата линия ECO предлагат мощно, здраво и икономично решение за контролирано завъртане на тежки конструкции и машини. Те комбинират червячен редуктор и опорно-въртящ лагер в компактен възел, осигурявайки предаване на висок въртящ момент при поемане на аксиални, радиални и преобръщащи натоварвания.



    Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопански, горски, строителни и промишлени машини, където се изискват висок въртящ момент и прецизно позициониране на товара.



    Как работи червячното ротационно задвижване



    Червячното ротационно задвижване работи на принципа на червячна предавка, при която червякът задвижва зъбен въртящ венец. Тази конструкция осигурява високо редукционно отношение, висок изходящ въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се управлява с подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато вграденият опорно-въртящ лагер поема високи аксиални и радиални сили, както и преобръщащи моменти, което прави задвижването подходящо за тежки работни условия.





    Основни предимства



    • Линия ECO – достъпно решение с отлично съотношение цена-качество.

    • Висок изходящ въртящ момент за завъртане на тежки конструкции и товари.

    • Компактна и здрава конструкция с вграден опорно-въртящ лагер.

    • Възможност за непрекъснато въртене на 360°.

    • Прецизно и контролирано въртене с високо редукционно отношение.

    • Висока аксиална и радиална товароносимост.

    • Висока устойчивост на преобръщащи моменти.

    • Висококачествени материали и термообработени зъбни компоненти.

    • Широка гама модели за различни натоварвания и приложения.





    Приложения



    Червячните ротационни задвижвания серия WEA ECO се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на компоненти и възли на тежки машини.

    • Горска техника – горски ремаркета, кранове и въртящи конструкции.

    • Селскостопанска техника – въртящи рамена, прикачен инвентар и селскостопанско оборудване.

    • Строителна техника – кранове, подемно оборудване и въртящи платформи.

    • Промишлено оборудване – позициониращи устройства, ротационни маси и системи за обработка на материали.

    • Транспортни и специализирани превозни средства – въртящи възли и оборудване, монтирано на превозни средства.



    Материали и конструкция



    Червячните ротационни задвижвания серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, износоустойчивост и дълъг експлоатационен живот при правилна поддръжка.



    Зъбните компоненти могат да бъдат произведени от стомани 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термообработени за подобряване на твърдостта и износоустойчивостта.



    Твърдостта на закалените повърхности на търкалящия път е в диапазона от 55 до 62 HRC, докато повърхностната твърдост на червячния възел е в диапазона от 58 до 62 HRC.



    Червячното ротационно задвижване е предварително смазано в завода.



    Размери WEA09 - ECO





    Диаграма на граничното натоварване



    Диаграмата показва допустимите комбинации от аксиално натоварване и преобръщащ момент за червячното ротационно задвижване WEA9 . С увеличаване на аксиалното натоварване допустимият преобръщащ момент намалява. За правилен избор и безопасна експлоатация на ротационното задвижване трябва да се спазват границите на натоварване, посочени от производителя.





    Хоризонтална ос: Аксиално натоварване в kN.

    Вертикална ос: Преобръщащ момент в kNm.

    Защрихована зона: Допустими комбинации от натоварвания съгласно диаграмата на производителя.

    Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
