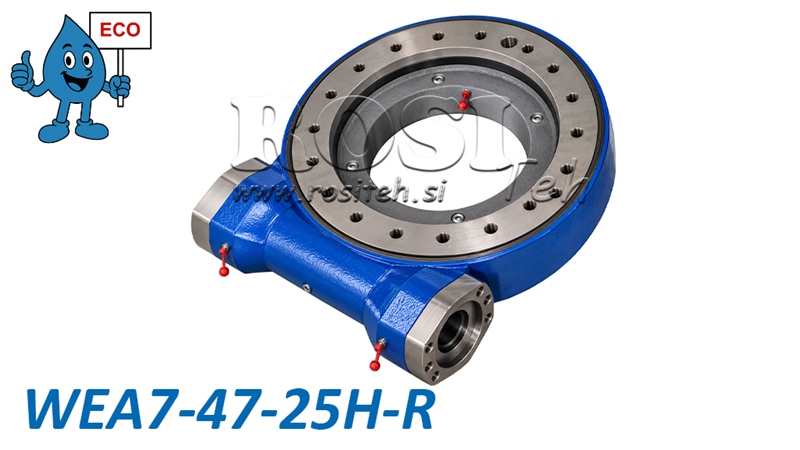

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA7 - 3,5 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 47:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 35 kg |
| Модел: | WEA7 - ECO |
| Статична аксиална товароносимост: | 220 kN |
| Статична радиална товароносимост: | 90 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 47:1 |
| Максимална изходна скорост: | 2,5 rpm |
| Накланящ момент: | 14.2 kNm |
| Луфт: | ≤ 0,2° |
| Външен диаметър на въртящия възел: | 276 mm |
| Задържащ въртящ момент: | 20 kNm |
| Входящ вал: | Ø25 mm |
| Изходящ въртящ момент: | 3,5 kNm |
Описание
Червячните въртящи задвижвания серия WEA от нашата линия ECO предлагат мощно, здраво и икономически ефективно решение за контролирано въртене на тежки конструкции и машини. Те комбинират червячен редуктор и опорно-въртящ лагер в компактен възел, осигурявайки предаване на висок въртящ момент, като същевременно поемат аксиални, радиални и накланящи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и промишлена техника, където са необходими висок въртящ момент и прецизно позициониране на товара.
Принцип на работа на червячното въртящо задвижване
Червячното въртящо задвижване работи на принципа на червячна предавка, при която червякът задвижва зъбен въртящ венец. Тази конструкция осигурява високо предавателно отношение, висок изходящ въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се управлява с подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато вграденият опорно-въртящ лагер поема високи аксиални и радиални сили, както и накланящи моменти, което прави задвижването подходящо за тежки работни условия.
Основни предимства
-
Линия ECO – достъпно решение, предлагащо отлично съотношение цена-качество.
-
Висок изходящ въртящ момент за въртене на тежки конструкции и товари.
-
Компактна и здрава конструкция с вграден опорно-въртящ лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с високо предавателно отношение.
-
Висока аксиална и радиална товароносимост.
-
Висока устойчивост на накланящи моменти.
-
Висококачествени материали и термично обработени зъбни компоненти.
-
Широка гама модели за различни товари и приложения.
Приложения
Червячните въртящи задвижвания серия WEA ECO се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на тежки машинни компоненти и възли.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Промишлено оборудване – позициониращи устройства, въртящи маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи възли и оборудване, монтирано на превозни средства.
Материали и конструкция
Червячните въртящи задвижвания серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, устойчивост на износване и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат произведени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термично обработени за подобряване на твърдостта и устойчивостта на износване.
Твърдостта на закалените повърхности на пътеките за търкаляне е в диапазона от 55 до 62 HRC, докато повърхностната твърдост на червячния възел е в диапазона от 58 до 62 HRC.
Червячното въртящо задвижване е предварително смазано в завода.
Размери WEA07 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от аксиално натоварване и накланящ момент за червячното въртящо задвижване WEA7. С увеличаване на аксиалното натоварване допустимият накланящ момент намалява. За правилен избор и безопасна експлоатация на въртящото задвижване трябва да се спазват границите на натоварване, посочени от производителя.

Хоризонтална ос: Аксиално натоварване в kN.
Вертикална ос: Накланящ момент в kNm.
Защрихована зона: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
