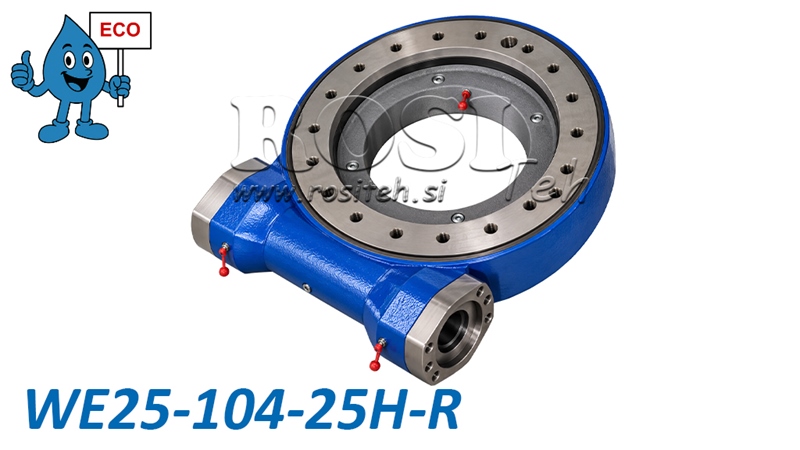

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA25 - 34,2 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 104:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 202 kg |
| Модел: | WEA25 - ECO |
| Статична аксиална товароносимост: | 2360 kN |
| Статична радиална товароносимост: | 945 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 104:1 |
| Максимална изходна скорост: | ≤ 1,5 rpm |
| Опрокидващ момент: | 310 kNm |
| Хлабина: | ≤ 0,15° |
| Външен диаметър на ротационния възел: | 800 mm |
| Задържащ момент: | 158,3 kNm |
| Входен вал: | Ø25 mm |
| Изходен въртящ момент: | 34,2 kNm |
Описание
Червячните ротационни задвижвания WEA Series от нашата линия ECO предлагат мощно, здраво и икономично решение за контролирано въртене на тежки конструкции и машини. Те комбинират червячен редуктор и опорно-въртящ лагер в компактен възел, като осигуряват предаване на висок въртящ момент и едновременно поемат аксиални, радиални и опрокидващи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и промишлена техника, където са необходими висок въртящ момент и прецизно позициониране на товара.
Как работи червячното ротационно задвижване
Червячното ротационно задвижване работи на принципа на червячна предавка, при която червяк задвижва зъбен опорно-въртящ венец. Тази конструкция осигурява високо предавателно отношение, висок изходен въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се управлява чрез подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато вграденият опорно-въртящ лагер поема високи аксиални и радиални сили и опрокидващи моменти, което прави задвижването подходящо за тежки експлоатационни условия.
Основни предимства
-
Линия ECO – достъпно решение с отлично съотношение цена-качество.
-
Висок изходен въртящ момент за завъртане на тежки конструкции и товари.
-
Компактен и здрав дизайн с вграден опорно-въртящ лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с високо предавателно отношение.
-
Висока аксиална и радиална товароносимост.
-
Висока устойчивост на опрокидващи моменти.
-
Висококачествени материали и термообработени зъбни компоненти.
-
Широка гама от модели за различни натоварвания и приложения.
Приложения
Червячните ротационни задвижвания WEA ECO Series се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на компоненти и възли на тежки машини.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Промишлено оборудване – позициониращи устройства, въртящи маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи се възли и оборудване, монтирано на превозни средства.
Материали и конструкция
Червячните ротационни задвижвания WEA ECO Series се произвеждат от висококачествени стомани, които осигуряват механична якост, устойчивост на износване и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат изработени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термообработени за подобряване на твърдостта и износоустойчивостта.
Твърдостта на закалените повърхности на търкалящите пътища е от 55 до 62 HRC, докато повърхностната твърдост на червячния зъбен възел е от 58 до 62 HRC.
Червячното ротационно задвижване е предварително смазано в завода.
Размери WEA25 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от аксиално натоварване и опрокидващ момент за червячното ротационно задвижване WEA25. С увеличаване на аксиалното натоварване допустимият опрокидващ момент намалява. За правилен подбор и безопасна експлоатация спазвайте границите на натоварване, посочени от производителя.

Хоризонтална ос: Аксиално натоварване в kN.
Вертикална ос: Опрокидващ момент в kNm.
Защрихована зона: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
