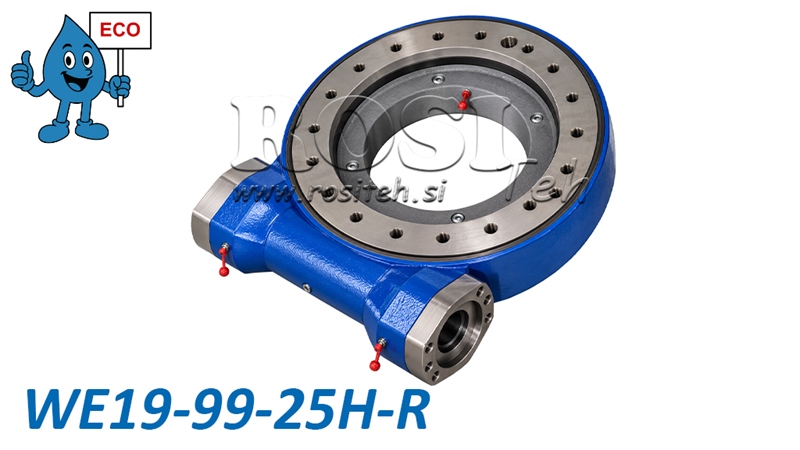

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA19 - 19,1 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 99:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 118 kg |
| Модел: | WEA19 - ECO |
| Статична осова товароносимост: | 1800 kN |
| Статична радиална товароносимост: | 675 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 99:1 |
| Максимална изходна скорост: | ≤ 2 rpm |
| Преобръщащ момент: | 196 kNm |
| Луфт: | ≤ 0,15° |
| Външен диаметър на опорно-въртящия възел: | 624 mm |
| Задържащ момент: | 80,1 kNm |
| Входящ вал: | Ø25 mm |
| Изходящ въртящ момент: | 18,5 kNm |
Описание
Червячните завъртащи задвижвания от серия WEA от нашата линия ECO предлагат мощно, здраво и икономично решение за контролирано въртене на тежки конструкции и машини. Те съчетават червячен редуктор и опорно-въртящ лагер в компактен възел, осигуряващ предаване на висок въртящ момент при поемане на осови, радиални и преобръщащи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и индустриална техника, където са необходими висок въртящ момент и прецизно позициониране на товара.
Принцип на работа на червячно завъртащо задвижване
Червячното завъртащо задвижване работи на принципа на червячна предавка, при която червяк задвижва зъбен опорно-въртящ венец. Тази конструкция осигурява високо предавателно отношение, висок изходящ въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се използва с подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато вграденият опорно-въртящ лагер поема високи осови и радиални сили, както и преобръщащи моменти, което прави задвижването подходящо за тежки експлоатационни условия.
Основни предимства
-
Линия ECO – достъпно решение, предлагащо отлично съотношение цена-качество.
-
Висок изходящ въртящ момент за завъртане на тежки конструкции и товари.
-
Компактна и здрава конструкция с интегриран опорно-въртящ лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с високо предавателно отношение.
-
Висока осова и радиална товароносимост.
-
Висока устойчивост на преобръщащи моменти.
-
Висококачествени материали и термично обработени зъбни компоненти.
-
Широка гама от модели за различни натоварвания и приложения.
Приложения
Червячните завъртащи задвижвания от серия WEA ECO се използват в различни индустрии, особено в приложения, изискващи надеждно въртене и позициониране на тежки машинни компоненти и възли.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Индустриално оборудване – позициониращи устройства, въртящи маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи се възли и оборудване, монтирано на превозни средства.
Материали и конструкция
Червячните завъртащи задвижвания от серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, износоустойчивост и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат произведени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термично обработени за подобряване на твърдостта и износоустойчивостта.
Твърдостта на закалените повърхности на търкалящите пътеки е в диапазона от 55 до 62 HRC, докато повърхностната твърдост на червячната предавка е в диапазона от 58 до 62 HRC.
Червячното завъртащо задвижване е предварително смазано в завода.
Размери WEA19 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от осово натоварване и преобръщащ момент за червячното завъртащо задвижване WEA19. С увеличаване на осовото натоварване допустимият преобръщащ момент намалява. За правилен избор и безопасна експлоатация на завъртащото задвижване трябва да се спазват границите на натоварване, посочени от производителя.

Хоризонтална ос: Осова сила в kN.
Вертикална ос: Преобръщащ момент в kNm.
Оцветена зона: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
