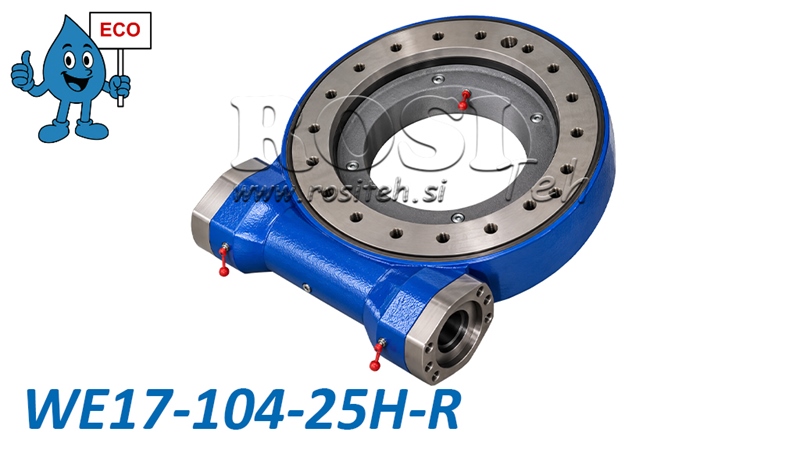

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA17 - 13,2 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 104:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 94 kg |
| Модел: | WEA17 - ECO |
| Статична осева товароносимост: | 1166 kN |
| Статична радиална товароносимост: | 435 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 86:1 |
| Максимална изходна скорост: | ≤ 2 rpm |
| Преобръщащ момент: | 142,4 kNm |
| Луфт: | ≤ 0,15° |
| Външен диаметър на поворотния възел: | 566 mm |
| Задържащ въртящ момент: | 72,3 kNm |
| Входящ вал: | Ø25 mm |
| Изходящ въртящ момент: | 12,96 kNm |
Описание
Червячните поворотни задвижвания от серия WEA от нашата линия ECO предлагат мощно, здраво и икономически ефективно решение за контролирано въртене на тежки конструкции и машини. Те комбинират червячен редуктор и поворотен лагер в компактен възел, осигурявайки предаване на висок въртящ момент при поемане на осеви, радиални и преобръщащи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и промишлена техника, където се изискват висок въртящ момент при завъртане и прецизно позициониране на товара.
Как работи червячното поворотно задвижване
Червячното поворотно задвижване работи на принципа на червячна предавка, при която червяк задвижва зъбен поворотен венец. Тази конструкция осигурява високо редукционно предавателно отношение, висок изходящ въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се управлява чрез подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато вграденият поворотен лагер поема високи осеви и радиални сили, както и преобръщащи моменти, което прави задвижването подходящо за тежки експлоатационни условия.
Основни предимства
-
Линия ECO – достъпно решение, предлагащо отлично съотношение цена-качество.
-
Висок изходящ въртящ момент за завъртане на тежки конструкции и товари.
-
Компактна и здрава конструкция с вграден поворотен лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с високо редукционно предавателно отношение.
-
Висока осева и радиална товароносимост.
-
Висока устойчивост на преобръщащи моменти.
-
Висококачествени материали и термично обработени зъбни компоненти.
-
Широка гама от модели за различни натоварвания и приложения.
Приложения
Червячните поворотни задвижвания от серия WEA ECO се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на компоненти и възли на тежка техника.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Промишлено оборудване – позициониращи устройства, въртящи се маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи се възли и оборудване, монтирано на превозно средство.
Материали и конструкция
Червячните поворотни задвижвания от серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, износоустойчивост и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат произведени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термично обработени за повишаване на твърдостта и износоустойчивостта.
Твърдостта на закалените повърхности на търкалящите пътеки е в диапазона от 55 до 62 HRC, докато повърхностната твърдост на червячния предавателен възел е в диапазона от 58 до 62 HRC.
Червячното поворотно задвижване е предварително смазано фабрично.
Размери WEA17 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от осево натоварване и преобръщащ момент за червячното поворотно задвижване WEA17 . С увеличаване на осевото натоварване допустимият преобръщащ момент намалява. За правилен избор и безопасна експлоатация на поворотното задвижване трябва да се спазват границите на натоварване, посочени от производителя.

Хоризонтална ос: Осево натоварване в kN.
Вертикална ос: Преобръщащ момент в kNm.
Оцветена зона: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
