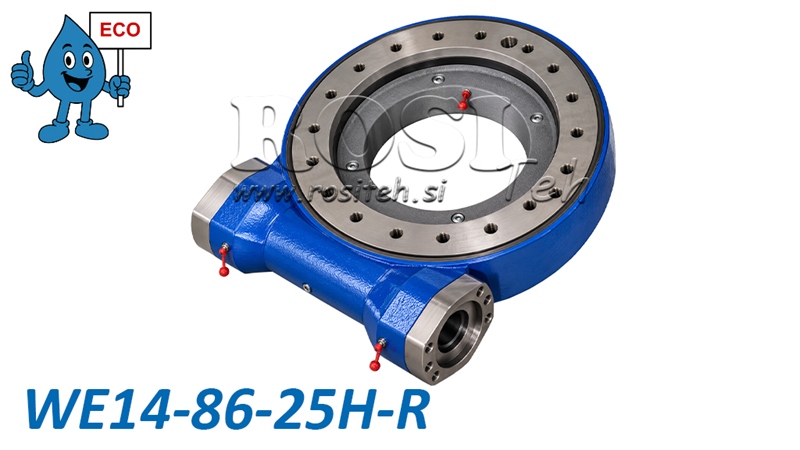

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA14 - 11 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 86:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 75 kg |
| Модел: | WEA14 - ECO |
| Статична аксиална товароносимост: | 950 kN |
| Статична радиална товароносимост: | 360 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 86:1 |
| Максимална изходна скорост: | ≤ 2 rpm |
| Преобръщащ момент: | 71,2 kNm |
| Луфт: | ≤ 0,17° |
| Външен диаметър на поворотния възел: | 480 mm |
| Задържащ въртящ момент: | 48 kNm |
| Входен вал: | Ø25 mm |
| Изходен въртящ момент: | 10,8 kNm |
Описание
Червячните поворотни задвижвания серия WEA от нашата линия ECO предлагат мощно, надеждно и икономически ефективно решение за контролирано завъртане на тежки конструкции и машини. Те комбинират червячен редуктор и поворотен лагер в компактен възел, осигуряващ предаване на висок въртящ момент при поемане на аксиални, радиални и преобръщащи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и индустриална техника, където се изискват висок въртящ момент и прецизно позициониране на товара.
Как работи червячното поворотно задвижване
Червячното поворотно задвижване работи на принципа на червячна предавка, при която червякът задвижва зъбен поворотен венец. Тази конструкция осигурява високо предавателно отношение, висок изходен въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се използва с подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, докато интегрираният поворотен лагер поема високи аксиални и радиални сили, както и преобръщащи моменти, което прави задвижването подходящо за тежки работни условия.
Основни предимства
-
Линия ECO – достъпно решение с отлично съотношение цена-качество.
-
Висок изходен въртящ момент за завъртане на тежки конструкции и товари.
-
Компактна и здрава конструкция с интегриран поворотен лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с високо предавателно отношение.
-
Висока аксиална и радиална товароносимост.
-
Висока устойчивост на преобръщащи моменти.
-
Висококачествени материали и термообработени зъбни компоненти.
-
Широка гама модели за различни натоварвания и приложения.
Приложения
Червячните поворотни задвижвания серия WEA ECO се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на компоненти и възли на тежки машини.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Индустриално оборудване – позициониращи устройства, въртящи маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи се възли и монтирано на превозно средство оборудване.
Материали и конструкция
Червячните поворотни задвижвания серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, износоустойчивост и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат произведени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, а червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термообработени за подобряване на твърдостта и износоустойчивостта.
Твърдостта на закалените повърхности на пистите е в диапазона от 55 до 62 HRC, а повърхностната твърдост на червячния механизъм е в диапазона от 58 до 62 HRC.
Червячното поворотно задвижване е предварително смазано в завода.
Размери WEA14 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от аксиално натоварване и преобръщащ момент за червячното поворотно задвижване WEA14. С увеличаване на аксиалното натоварване допустимият преобръщащ момент намалява. За правилен подбор и безопасна работа на поворотното задвижване трябва да се спазват границите на натоварване, посочени от производителя.

Хоризонтална ос: Аксиално натоварване в kN.
Вертикална ос: Преобръщащ момент в kNm.
Защрихована област: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
