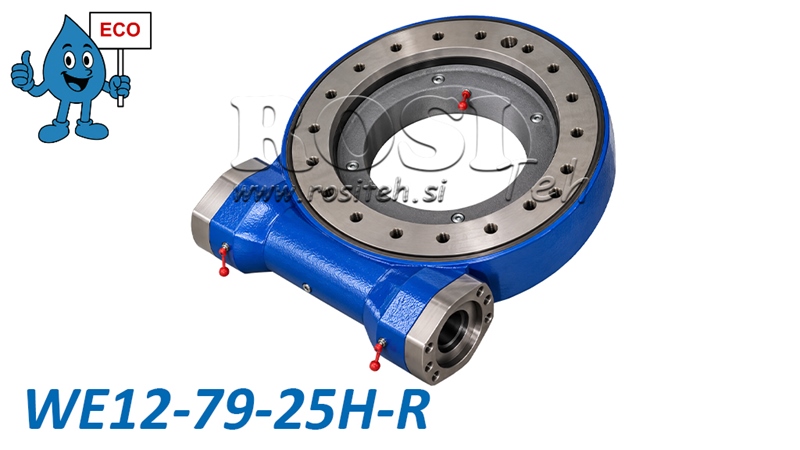

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ WEA12 - 9,36 kNm - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 79:1 - ECO
| Техническа информация | |
| Доставчик: | Китай |
| Гаранция: | 6 месеца |
| Връщане или замяна: | 14 дни |
| Тегло на продукта: | 66 kg |
| Модел: | WEA12 - ECO |
| Статична аксиална товароносимост: | 760 kN |
| Статична радиална товароносимост: | 280 kN |
| Диапазон на въртене: | 360° (непрекъснато) |
| Предавателно отношение: | 79:1 |
| Максимална изходна скорост: | ≤ 2 об/мин |
| Преобръщащ момент: | 56 kNm |
| Луфт: | ≤ 0,17° |
| Външен диаметър на поворотния възел: | 430 mm |
| Задържащ момент: | 43 kNm |
| Входящ вал: | Ø25 mm |
| Изходен въртящ момент: | 9,5 kNm |
Описание
Червячните поворотни задвижвания серия WEA от нашата линия ECO предлагат мощно, здраво и икономично решение за контролирано въртене на тежки конструкции и машини. Те комбинират червячен редуктор и поворотен лагер в компактен възел, осигуряващ предаване на висок въртящ момент при поемане на аксиални, радиални и преобръщащи натоварвания.
Серията WEA ECO предлага отлично съотношение цена-качество и е подходяща за приложения в селскостопанска, горска, строителна и промишлена техника, където са необходими висок въртящ момент и прецизно позициониране на товара.
Принцип на работа на червячно поворотно задвижване
Червячното поворотно задвижване работи на принципа на червячна предавка, при която червяк задвижва зъбен поворотен венец. Тази конструкция осигурява голямо предавателно отношение, висок изходен въртящ момент и бавно, плавно и контролирано въртене. Задвижването може да се управлява с подходящ хидравличен мотор. Конструкцията му позволява непрекъснато въртене на 360°, а вграденият поворотен лагер поема високи аксиални и радиални сили, както и преобръщащи моменти, което прави задвижването подходящо за тежки работни условия.
Основни предимства
-
Линия ECO – достъпно решение с отлично съотношение цена-качество.
-
Висок изходен въртящ момент за въртене на тежки конструкции и товари.
-
Компактна и здрава конструкция с вграден поворотен лагер.
-
Възможност за непрекъснато въртене на 360°.
-
Прецизно и контролирано въртене с голямо предавателно отношение.
-
Висока аксиална и радиална товароносимост.
-
Висока устойчивост на преобръщащи моменти.
-
Висококачествени материали и термично обработени зъбни компоненти.
-
Широка гама модели за различни натоварвания и приложения.
Приложения
Червячните поворотни задвижвания серия WEA ECO се използват в различни отрасли, особено в приложения, изискващи надеждно въртене и позициониране на компоненти и възли на тежки машини.
-
Горска техника – горски ремаркета, кранове и въртящи се конструкции.
-
Селскостопанска техника – въртящи се рамена, прикачен инвентар и селскостопанско оборудване.
-
Строителна техника – кранове, подемно оборудване и въртящи се платформи.
-
Промишлено оборудване – позициониращи устройства, въртящи маси и системи за обработка на материали.
-
Транспортни и специализирани превозни средства – въртящи се възли и оборудване, монтирано на превозни средства.
Материали и конструкция
Червячните поворотни задвижвания серия WEA ECO се произвеждат от висококачествени стомани, които осигуряват механична якост, износоустойчивост и дълъг експлоатационен живот при правилна поддръжка.
Зъбните компоненти могат да бъдат изработени от стомани клас 45, 50Mn, 42CrMo или 42CrMo4, докато червяците могат да бъдат изработени от стомана 42CrMo или 20CrMoTi. Избрани компоненти са термично обработени за подобряване на твърдостта и износоустойчивостта.
Твърдостта на закалените повърхности на търкалящите пътища е в диапазона от 55 до 62 HRC, докато повърхностната твърдост на червячния зъбен възел е в диапазона от 58 до 62 HRC.
Червячното поворотно задвижване е предварително смазано в завода.
Размери WEA12 - ECO

Диаграма на граничното натоварване
Диаграмата показва допустимите комбинации от аксиално натоварване и преобръщащ момент за червячното поворотно задвижване WEA12. С увеличаване на аксиалното натоварване допустимият преобръщащ момент намалява. За правилен избор и безопасна експлоатация на поворотното задвижване трябва да се спазват границите на натоварване, посочени от производителя.

Хоризонтална ос: Аксиално натоварване в kN.
Вертикална ос: Преобръщащ момент в kNm.
Защрихована област: Допустими комбинации от натоварвания съгласно диаграмата на производителя.
Гранична крива: Максимално допустимо комбинирано натоварване, което не трябва да се превишава.
