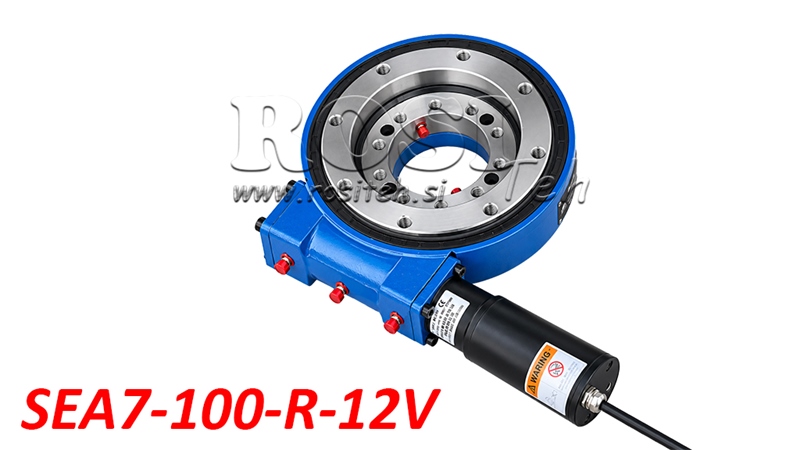

ЧЕРВЯЧНО РОТАЦИОННО ЗАДВИЖВАНЕ СЕРИЯ SEA7-100-R С ЕЛЕКТРОМОТОР 12V - ПРЕДАВАТЕЛНО ОТНОШЕНИЕ 71:1 - ECO

Описание

Червячните поворотни задвижвания серия SEA7 с 12 V електродвигател предлагат компактно, надеждно и икономично решение за електрически задвижвано въртене и прецизно позициониране на различни конструкции и оборудване. Те комбинират червячен редуктор, опорно-поворотен лагер и електродвигател в един функционален възел, способен да предава висок въртящ момент и да поема аксиални, радиални и преобръщащи натоварвания.

Серията SEA7 е подходяща за приложения, изискващи бавно, плавно и контролирано въртене. Благодарение на вградения 12 V електродвигател, задвижването е особено подходящо за оборудване и превозни средства с 12-волтова електрическа система, тъй като не изисква допълнителна хидравлична система за работа.

Принцип на работа на червячното поворотно задвижване

Червячното поворотно задвижване работи на принципа на червячна предавка, при която електродвигателят задвижва зъбен опорно-поворотен венец чрез червячен вал. Тази конструкция осигурява високо предавателно отношение, висок въртящ момент и бавно, плавно и контролирано въртене.

Вграденият 12 V електродвигател позволява електрическо задвижване без необходимост от хидравлична помпа, хидравличен мотор или хидравлични маркучи. Това опростява монтажа и позволява използване на задвижването в оборудване, при което няма налична хидравлична система.

Задвижването позволява непрекъснато въртене на 360°, като вграденият опорно-поворотен лагер поема аксиални и радиални сили, както и преобръщащи моменти. Червячната предавка осигурява и висок задържащ въртящ момент, което допринася за позиционната стабилност на въртящата се конструкция.

Основни предимства

• Електрическо задвижване с включен 12 V електродвигател.

• Работа без необходимост от допълнителна хидравлична система.

• Компактна и здрава конструкция с вграден опорно-поворотен лагер.

• Възможност за непрекъснато въртене на 360°.

• Високо предавателно отношение за бавно и прецизно въртене.

• Висок изходен и задържащ въртящ момент.

• Висока товароносимост при аксиални и радиални натоварвания.

• Способност за поемане на високи преобръщащи моменти.

• Опростен монтаж в оборудване с 12-волтова електрическа система.

• Широк спектър от приложения в селскостопанска, горска, строителна и индустриална техника.

Приложения

Червячните поворотни задвижвания серия SEA7 с електродвигатели са подходящи за различни приложения, изискващи електрически управлявано въртене, позициониране или движение на конструктивни възли.

• Селскостопанска техника – въртящи се прикачни устройства, регулируеми конструкции и земеделско оборудване.

• Горска техника – въртящи механизми, по-малко оборудване за обработка на материали и спомагателни работни възли.

• Строителна техника – въртящи платформи, системи за позициониране и специализирани конструкции.

• Индустриално оборудване – въртящи маси, позициониращи устройства и системи за обработка на материали.

• Транспортни и специализирани превозни средства – електрически управлявани въртящи механизми и монтирано върху превозни средства оборудване.

• Системи за следене на слънцето – въртящи опори и системи за регулиране позицията на соларни панели.

Конструкция и характеристики

Червячното поворотно задвижване SEA7 има здрава конструкция, която комбинира зъбна предавка и опорно-поворотен лагер в компактен корпус. Конструкцията му позволява да поема различни видове натоварвания, което го прави подходящо за интегриране в множество механични системи.

Задвижването е с предавателно отношение 71:1, максимална изходна скорост на въртене 1,4 об/мин и номинален изходен въртящ момент 210 Nm. Статичната аксиална товароносимост е 133 kN, статичната радиална товароносимост е 53 kN, а максималният преобръщащ момент е 13,5 kNm.

Задържащият въртящ момент е 10,4 kNm, което осигурява ефективно съпротивление срещу външни ротационни натоварвания. По време на работа трябва да се вземат предвид допустимите натоварвания, методът на монтаж и подходящата система за електрическо управление.

Електрическо свързване и управление

Червячното поворотно задвижване е оборудвано с 12 V DC електродвигател с посочен максимален ток 14 A. Подходящо е за свързване към съответно 12-волтово захранване.

За работа трябва да се осигурят подходящи електрически органи за управление, защита на захранването и електрически кабели с правилно подбрано сечение. Методът на управление зависи от изискванията на конкретното приложение.

Електродвигателят е включен към червячното поворотно задвижване.

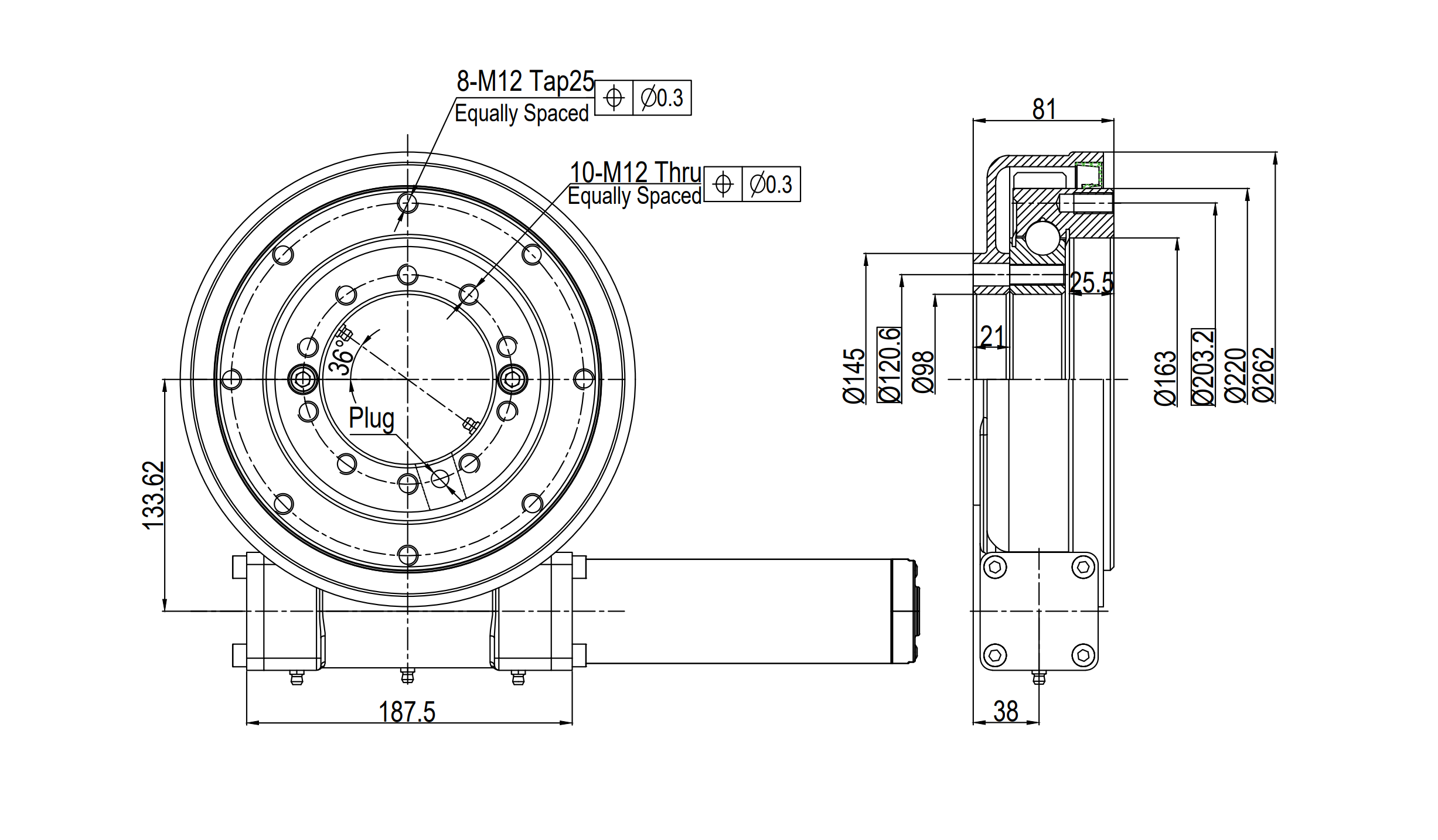

Размери SAE07 - ECO

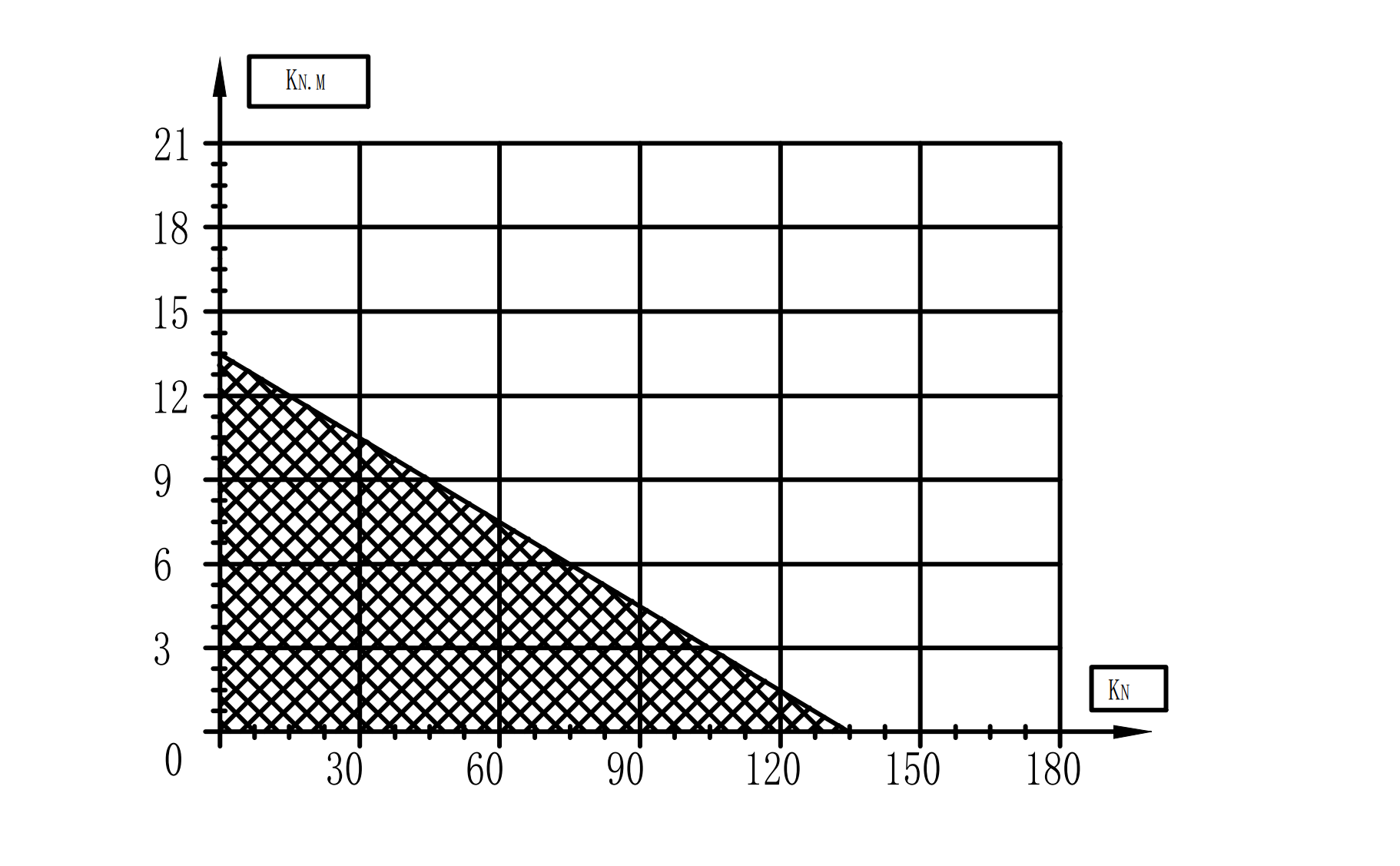

Диаграма на товароносимостта

Диаграмата показва допустимите комбинации от аксиално натоварване и преобръщащ момент за червячното поворотно задвижване SEA7. С увеличаване на аксиалното натоварване допустимият преобръщащ момент намалява. За да се осигури правилен избор и безопасна работа на задвижването, трябва да се спазват граничните стойности, посочени от производителя.

Хоризонтална ос: аксиално натоварване в kN.

Вертикална ос: преобръщащ момент в kNm.

Маркирана зона: допустими комбинации на натоварване съгласно диаграмата на производителя.

Гранична крива: граница на комбинираното натоварване, която не трябва да се превишава.
